Fogliu laminatu di fibra di vetru in resina epossidica ignifuga Fr-4

Fogliu laminatu di fibra di vetru in resina epossidica ignifuga Fr-4

Descrizzione di u produttu da u Fornitore

U nostru Fogliu laminatu di fibra di vetru in resina epossidica ignifuga Fr-4 Trasmette una esecuzione straordinaria per e vostre applicazioni elettroniche. Fattu di tela elettronica 7628 premium è catrame epossidicu di alta qualità, questu tessutu offre una resistenza à u focu è proprietà elettriche predominanti. Pudete fidàvi di a qualità di a marca JingHong per i vostri prughjetti più esigenti. I nostri fogli furniscenu una qualità meccanica favulosa pur mantenendu caratteristiche elettriche costanti in diverse cundizioni di travagliu.

Description

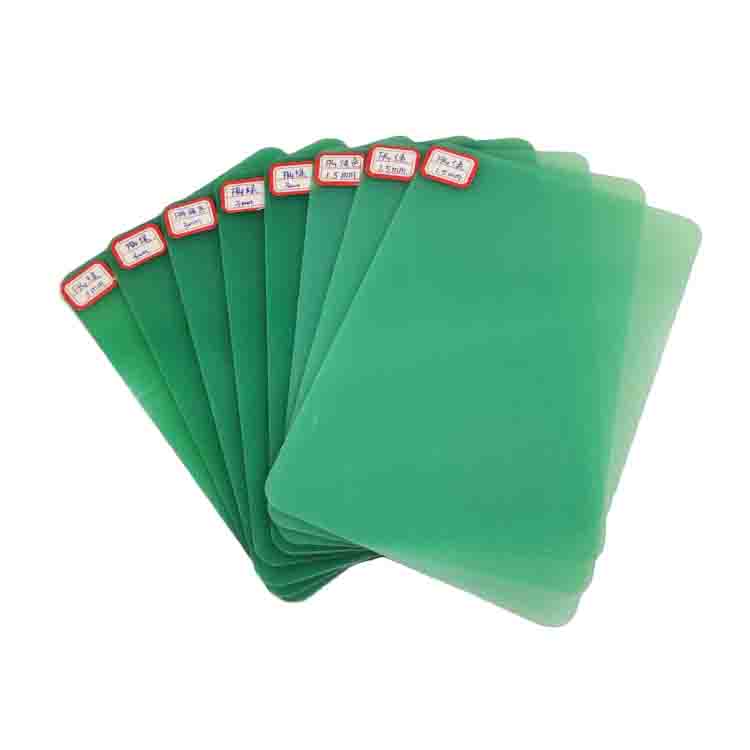

I nostri fogli di copertura Fr-4 combinanu a scienza tessile avanzata cù arrangiamenti di cuncepimentu pratichi. I fogli di culore verde chjaru mettenu in risaltu una grande solidità dimensionale è a ritenzione di umidità. Apprezzerete a qualità affidabile chì vene da u nostru prucessu di fabricazione attentamente cuntrullatu. Ogni fogliu hè sottumessu à testi approfonditi per garantisce chì rispetta e norme internaziunali per e prestazioni elettriche è termiche.

U reticulu di gomma epossidica dà una grande aderenza à a rinfurzà di fibra di vetru. Questu face un tessutu cumpostu cù una proporzione eccezziunale resistenza-pesu. E vostre applicazioni prufittaranu di a resistenza di u materiale à i prudutti chimichi è à e cundizioni naturali.

Product Dispunibilità

Mantenemu livelli d'inventariu consistenti per rispettà i tempi di u vostru prughjettu.

spicifichi	Details
Taglie Standard	1020mm × 1220mm, 1220mm × 2440mm, 1220mm × 2440mm
Dimensioni apposta	1030mm × 2030mm, 1030mm × 1030mm, 1030mm × 2070mm
Opzioni di spessore	0.3mm à 100mm
Quantità minimu di ordine	500KG
Capacità di pruduzzione annuale	30,000 tunnellate

Dati tecnichi per FR4

---

INNÒ	ARTIGI DI TEST	UNIT	RISULTATU DI TEST	METODU DI PROVA
1	Forza di curvatura perpendiculare à i laminati	MPa	571	GB / T 1303.4-2009
2	Forza Compressiva Perpendiculare à Laminazioni compressive	MPa	548
3	Forza d'impattu di a Strata Parallela (Simply Supported Beam, Gap)	KJ/m²	57.3
4	A forza tensile	MPa	282
5	Tensione di rottura di a strata verticale (90 ℃ + 2 ℃, 25 # oliu di trasformatore, 20 s boost step by step, φ25mm/φ75mm sistema d'elettrodi di cilindru)	kV / mm	16.7
6	Tension de rupture de la couche parallèle (90 ℃ + 2 ℃, huile de transformateur 25 #, boost de 20 s pas à pas, système d'électrode à plaque plate φ130mm/φ130mm)	kV	＞ 100
7	Permittività Relativa (50 Hz)	-	5.40
8	Fattore di dissipazione dielettrica (50 Hz)		7.2 * 10-3
9	Resistenza d'insulation after Soaking	Ω	2.2*1013
10	foltu	g / cm3	2.01
11	Absorption acqua	mg	5.3
12	Durezza Barcol	-	76	GB / T 3854-2005
13	Flammabilità	Grade	V-0	GB / T 2408-2008
REMARCA: 1. NO.2 l'altezza di mostra hè (5.00 ~ 5.04) mm; 2. NO.5 u gruixu di mostra hè (2.02 ~ 2.06) mm; 3. NO.6 a taglia di mostra hè (100.50 ~ 100.52) mm * (25.10 ~ 25.15) mm * (5.02 ~ 5.06) mm di spessore, U spacing electrode hè (25.10 ~ 25.15) mm; 4. NO.11 a taglia di mostra hè (49.86 ~ 49.90) mm * (49.60 ~ 49.63) mm * (2.53 ~ 2.65) mm; 5. NO.13 a taglia campionu hè (13.04 ~ 13.22) mm * (3.04 ~ 3.12) mm gruixu.

Funzioni principali

Resistenza superiore à u focu: e valutazioni UL94V0 è V1 garantiscenu a sicurezza in l'applicazioni basiche

Eccellenti Proprietà Elettriche: Dielettricu stabile di 5.0-5.5 cù tangente di sfortuna moo

Solidità dimensionale: Deformazione cuntrullata in 3 mm per dimensioni standard

Corsa di spessore versatile: accessibile da 0.3 mm à 100 mm

Materiali Premium: 7628 rinforzu di tela elettronica cù matrice di catrame epossidicu

Misurazione persunalizata: Misure adattabili per risponde à esigenze specifiche

urdinarii

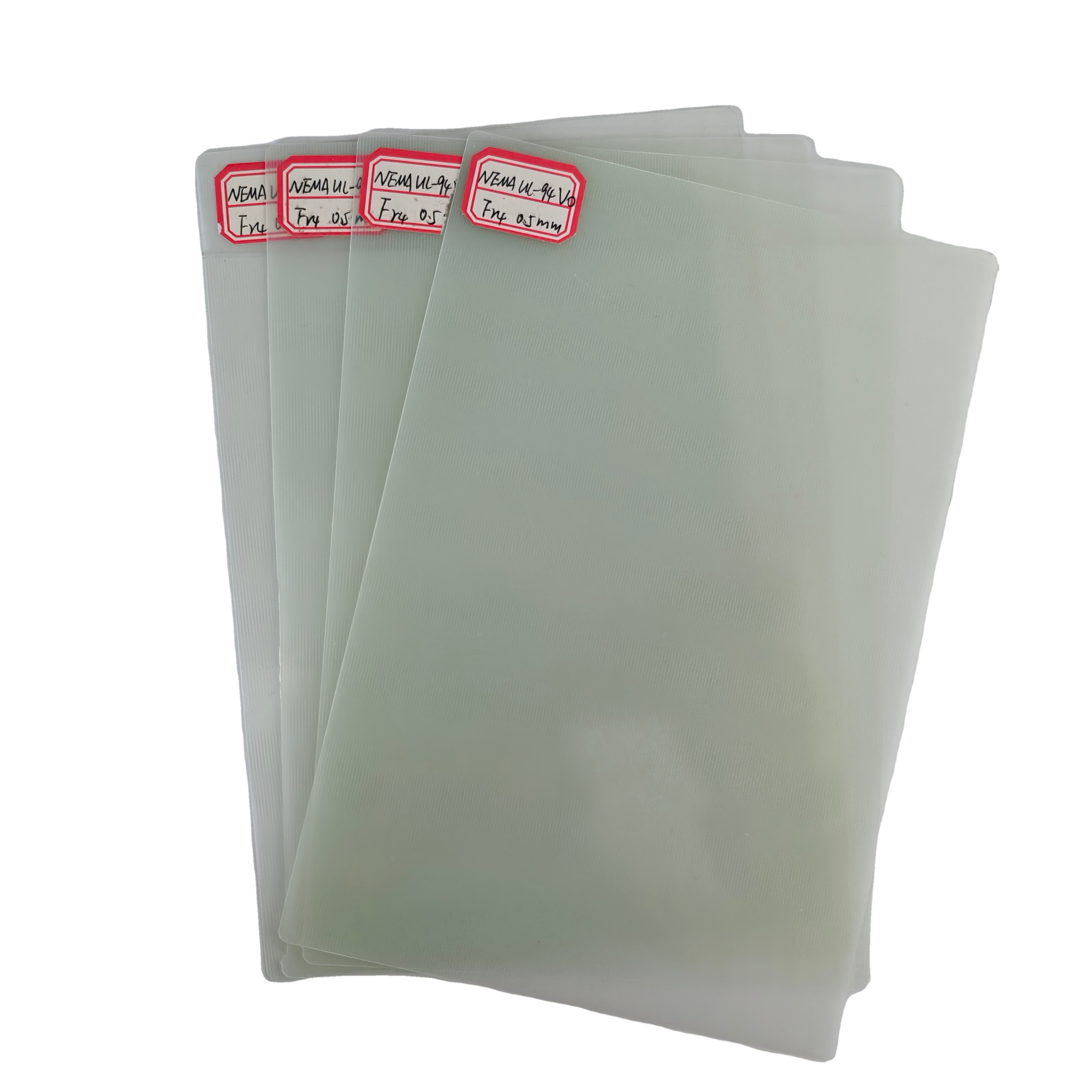

I nostri materiali sò conformi à e norme NEMA per l'isolamentu elettricu. U Fogliu laminatu di fibra di vetru in resina epossidica ignifuga Fr-4 Risponde à i requisiti di resistenza à u focu UL94 à i livelli V0 è V1. Queste certificazioni garantiscenu chì i vostri articuli rispondenu à i cuntrolli di sicurezza in diversi mercati.

E linee guida internaziunali di qualità dirigenu e nostre forme di fabricazione. Ogni gruppu hè sottumessu à testi cumpleti per e proprietà elettriche, meccaniche è termiche. Uttene materiali chì funzionanu in modu affidabile secondu e specifiche.

Funzioni tecnichi: Controlu di Sicurezza di u Produttu

A sicurità ferma a nostra priorità in tutta a pruduzzione è u trasportu. I nostri sistemi di cuntrollu di qualità abbraccianu tutti i livelli, da l'analisi di u materiale grezzu à l'imballaggio finale. A temperatura è e cundizioni di resistenza sò attentamente cuntrullate durante a pruduzzione per assicurà una stagionatura ottimale.

I testi elettrici cunfermanu a qualità dielettrica è i valori di resistenza di u rivestimentu. I testi di ritardanza di u focu cunfermanu a conformità UL94 per ogni parte di generazione. I testi meccanichi approvanu a qualità duttile è e proprietà flessurali. Sti cuntrolli cumpleti assicuranu chì l'assemblaggio di materiali abbia tutti i requisiti indicati.

Applicazione di produttu

I substrati di circuiti stampati vantanu di e so proprietà elettriche favulose è di a so stabilità dimensionale. I quadri elettrici è i cumpunenti di l'interruttori utilizanu sti fogli per una copertura solida. L'applicazioni di motori è generatori dipendenu da a resistenza à u calore è da a resistenza meccanica.

L'imprese aerospaziali è automobilistiche sceglienu questu tissutu per applicazioni sensibili à u pesu. I pruduttori di ingranaggi meccanichi apprezzanu a resistenza chimica è a solidità. L'installazioni di prova è i balli mantenenu a precisione per via di e caratteristiche di sviluppu à alta temperatura.

Service œm

Capimu chì e vostre applicazioni possinu richiede alterazioni particulari. U nostru gruppu di cuncepimentu travaglia cun voi per creà arrangiamenti persunalizati. Ch'ella sia per spessori eccezziunali, misure speciali o proprietà adattate, pudemu adattà u nostru prucessu di fabricazione.

U supportu tecnicu cuntinueghja per tuttu u ciclu di sviluppu di u vostru pruduttu. I nostri spezialisti danu cunsiglii nantu à a scelta di i tessuti è e strategie d'applicazione. Questu approcciu collaborativu garantisce una esecuzione ideale in i vostri prudutti finali.

FAQ

D: Chì ghjè u tempu di consegna tipicu per e dimensioni standard?

A: E taglie standard sò generalmente dispunibili in 2-3 settimane da a cunferma di l'ordine.

D: Pudete furnisce quantità più chjuche per a prototipazione?

A: Iè, pudemu accoglie quantità più chjuche sopra u nostru ordine minimu di 500 KG.

Q: Chì opzioni di imballaggio sò dispunibili?

A: Offremu imballaggi regulari cù prutezzione di pallet è pudemu persunalizà l'imballaggio per esigenze di spedizione specifiche.

Q: Cumu assicuratevi a qualità consistente?

A: U nostru sistema cumpletu di cuntrollu di qualità include l'ispezione di u materiale in entrata, u monitoraghju in corsu di prucessu è e prove di u pruduttu finale.

D: Chì mezi di trasportu sustenete?

A: Spedimu per mare, terra è aereu secondu a vostra situazione geografica è i vostri bisogni d'urgenza.

Cuntatta ci

Pronta à discutiri u vostru Fogliu laminatu di fibra di vetru in resina epossidica ignifuga Fr-4 esigenze ? A nostra squadra di vendita tecnica hè pronta à aiutà vi à truvà a suluzione perfetta per a vostra applicazione.

noi mail à info@jhd-material.com  per determinazioni puntu per puntu, dati di stima, o supportu specializatu. Rispondemu à tutte e richieste in 24 ore è furnimu infurmazioni cumplete nantu à u pruduttu per sustene u vostru prucessu di decisione.

Lasciateci offre assistenza per ghjunghje à i vostri obiettivi di prughjettu cù materiali solidi è di alta qualità chì rispondenu à i vostri requisiti.
