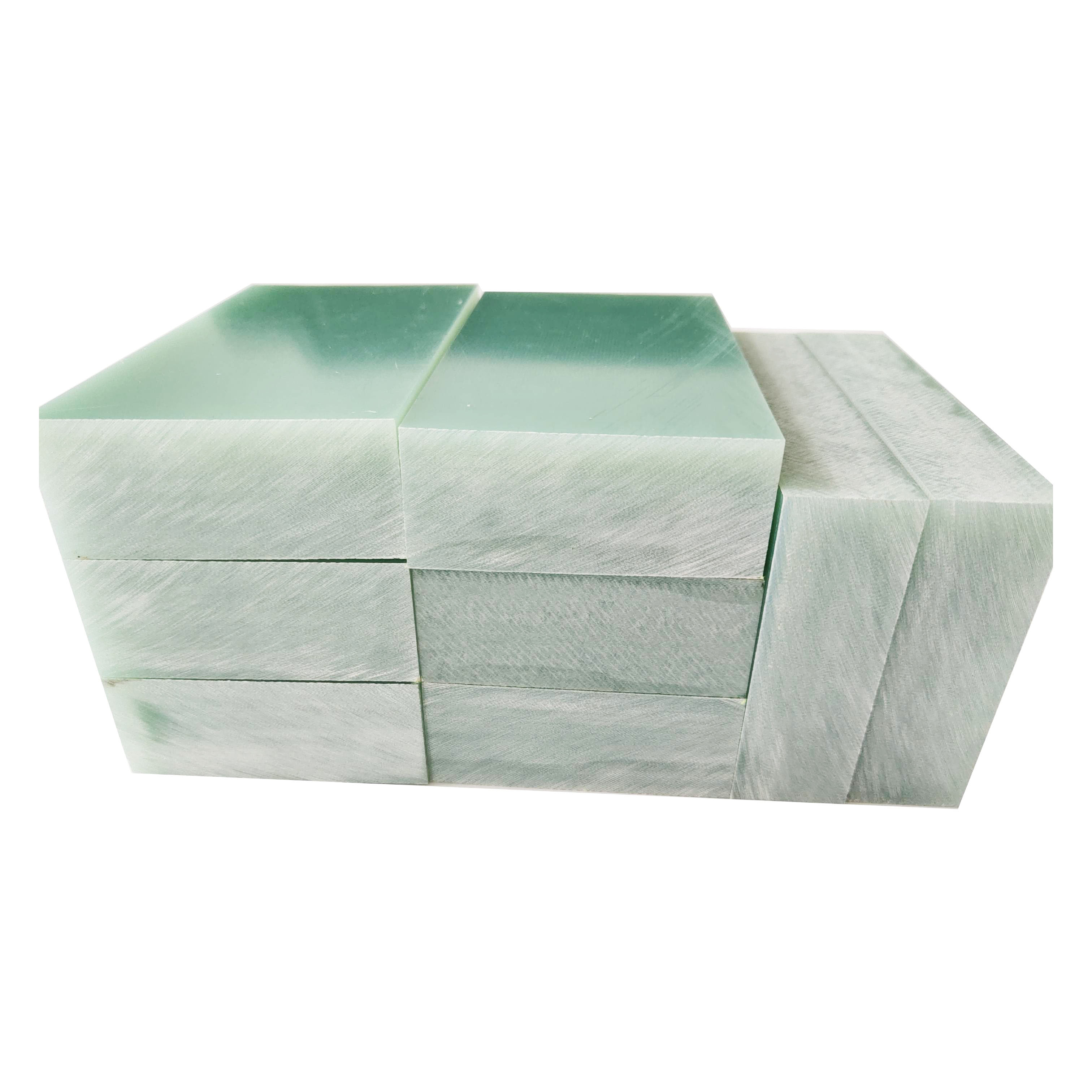

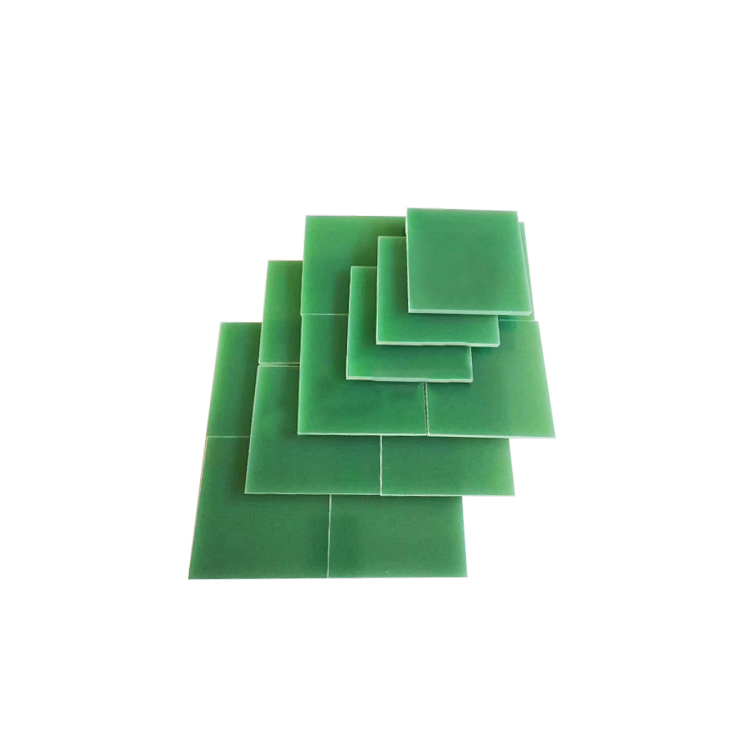

Laminatu epossidicu di vetru Fr-4

Laminatu Epossidicu di Vetru Fr-4 - Materiale Elettronicu d'Alta Prestazione

Quandu avete bisognu di materiali separatori elettronichi affidabili, u nostru Laminatu epossidicu di vetru Fr-4 trasmette una esecuzione pocu cumuna per e vostre applicazioni. Stu tissutu cumpostu premium combina u tissutu elettronicu 7628 cù l'innuvazione avanzata di a gomma epossidica. Uttene una qualità meccanica predominante, una solidità à u calore è proprietà di separazione elettrica chì rispondenu à i requisiti esigenti di l'industria. U nostru pruduttu presenta gradi ignifughi UL94V0 è UL94V1 per una sicurezza migliorata.

Descrizzione di u produttu da JingHong

I nostri materiali di marca JingHong parlanu di l'innuvazione cumposta d'avanguardia. Ogni foglia sperimenta forme di fabricazione precise per garantisce una qualità affidabile. Uttene materiali chì rispondenu à i standard universali per l'applicazioni elettroniche.

A preparazione di fabricazione combina tela elettronica 7628 di alta qualità cù strutture di gomma epossidica di prima qualità. Questu crea una copertura cù una grande stabilità dimensionale è proprietà meccaniche.

Product Dispunibilità

attribuilla	Details
Colori dispunibili	Verde chjaru, giallu, neru
Gamma di Spessore	0.3mm à 100mm
Dimensioni Standard	1020 mm × 1220 mm, 1220 mm × 2440 mm, 1020 mm × 2020 mm
Opzioni di taglia persunalizata	1030mm × 2030mm, 1220mm × 2440mm, 1030mm × 1030mm, 1030mm × 2070mm
Quantità minimu di ordine	500KG
Capacità di pruduzzione annuale	30,000 tunnellate

Dati tecnichi per FR4

---

INNÒ	ARTIGI DI TEST	UNIT	RISULTATU DI TEST	METODU DI PROVA
1	Forza di curvatura perpendiculare à i laminati	MPa	571	GB / T 1303.4-2009
2	Forza Compressiva Perpendiculare à Laminazioni compressive	MPa	548
3	Forza d'impattu di a Strata Parallela (Simply Supported Beam, Gap)	KJ/m²	57.3
4	A forza tensile	MPa	282
5	Tensione di rottura di a strata verticale (90 ℃ + 2 ℃, 25 # oliu di trasformatore, 20 s boost step by step, φ25mm/φ75mm sistema d'elettrodi di cilindru)	kV / mm	16.7
6	Tension de rupture de la couche parallèle (90 ℃ + 2 ℃, huile de transformateur 25 #, boost de 20 s pas à pas, système d'électrode à plaque plate φ130mm/φ130mm)	kV	＞ 100
7	Permittività Relativa (50 Hz)	-	5.40
8	Fattore di dissipazione dielettrica (50 Hz)		7.2 * 10-3
9	Resistenza d'insulation after Soaking	Ω	2.2*1013
10	foltu	g / cm3	2.01
11	Absorption acqua	mg	5.3
12	Durezza Barcol	-	76	GB / T 3854-2005
13	Flammabilità	Grade	V-0	GB / T 2408-2008
REMARCA: 1. NO.2 l'altezza di mostra hè (5.00 ~ 5.04) mm; 2. NO.5 u gruixu di mostra hè (2.02 ~ 2.06) mm; 3. NO.6 a taglia di mostra hè (100.50 ~ 100.52) mm * (25.10 ~ 25.15) mm * (5.02 ~ 5.06) mm di spessore, U spacing electrode hè (25.10 ~ 25.15) mm; 4. NO.11 a taglia di mostra hè (49.86 ~ 49.90) mm * (49.60 ~ 49.63) mm * (2.53 ~ 2.65) mm; 5. NO.13 a taglia campionu hè (13.04 ~ 13.22) mm * (3.04 ~ 3.12) mm gruixu.

Funzioni principali

Prufittate di queste caratteristiche straordinarie di u tissutu:

• Alta qualità meccanica: u modulu di Young varieghja da 20-30 GPa, ghjunghjendu finu à 40 GPa
• Resistenza à l'effettu superiore: Qualità di l'effettu di i strati paralleli ≥230 kJ/m²
• Eccellente esecuzione à caldu: Resistenza à alta temperatura per applicazioni esigenti
• Pianu Leggeru: Rapportu ideale trà forza è pesu
• Proprietà ignifughe: Valutazioni UL94V0 è UL94V1 per a conformità di sicurezza

Cumplementu di Cumplementu

I nostri materiali rispondenu à i standard industriali rigorosi per l'applicazioni elettroniche. E classificazioni ignifughe UL94 garantiscenu chì i vostri prughjetti rispettanu e direttive di sicurezza. Queste certificazioni illustranu u nostru impegnu per a qualità è l'affidabilità.

Funzioni tecnichi: Controlu di Sicurezza di u Produttu

Misure di Assicurazione di Qualità:

• Protocolli cumpleti di test di tessuti
• Verificazione di precisione dimensionale
• Validazione di e proprietà elettriche
• Valutazione di l'esecuzione termica
• Ispezione di qualità di a superficia

Ogni gruppu hè sottumessu à testi intensivi per guarantisce un'esecuzione affidabile. Uttene materiali chì rispondenu à e resilienze è à i criteri d'esecuzione indicati.

Product Applications

Questu versatile Laminatu epossidicu di vetru Fr-4 serve parechje industrie:

Fabricazione di l'elettronica:

• Fogli di circuiti stampati (PCB)
• Alloghji è recinti elettronichi
• Cumpunenti d'insulation

Applicazioni Industriali:

• Parti meccaniche di basa
• Sistemi di separazione elettrica
• Cumponenti à alta temperatura

Usi specializati:

• Cumpunenti aeroespaziali
• Elettronica automobilistica
• Apparecchiature di telecomunicazioni

Service œm

Offremu accordi OEM cumpleti adattati à e vostre esigenze. U nostru gruppu di custruzzione travaglia cun voi per creà dettagli è misure persunalizati. Riceverete materiali specifichi per i vostri bisogni d'applicazione.

I servizii persunalizati includenu:

• Requisiti di spessore specializati
• Specifiche dimensionali uniche
• Sistemi di resina mudificati
• Opzioni di culore persunalizati

FAQ

D: Chì distingue stu laminatu epossidicu di vetru Fr-4 da i materiali standard?

A: U nostru tissutu elettronicu 7628 avanzatu cumminatu cù gomma epossidica premium trasmette proprietà meccaniche è elettriche predominanti paragunate à i laminati standard.

D: Pudete furnisce materiali per a pruduzzione di grande vulume?

A: Iè, a nostra capacità annuale di 30,000 tunnellate supporta i requisiti di fabricazione à grande scala cù una qualità consistente.

D: Chì gradi di ritardanti di fiamma sò dispunibili?

A: Offremu i gradi ignifughi UL94V0 è UL94V1 per risponde à i vostri requisiti di sicurezza.

D: Offrite assistenza tecnica per a selezzione di i materiali?

A: U nostru gruppu specializatu furnisce un sustegnu cumpletu per aiutà vi à sceglie i dettagli di u tissutu ideali per a vostra applicazione.

D: Quali sò i tempi di consegna standard?

A: I tempi di consegna varianu secondu a dimensione di l'ordine è e specifiche. Cuntattateci per esigenze di tempu specifiche.

Cuntatta ci

Pronta à discutiri u vostru Laminatu epossidicu di vetru Fr-4 esigenze ? A nostra squadra tecnica hè pronta à aiutà vi à truvà a suluzione perfetta per i vostri bisogni d'applicazione.

E-mail: info@jhd-material.com

Termini di pagamentu: T/T

Opzioni di spedizione: Trasportu marittimu, terrestre, aereu dispunibule

Imballaggio: Imballaggio protettivu standard cù prutezzione di pallet

Cuntattateci oghje per esaminà i vostri bisogni particulari è ottene decisioni specialistiche puntu per puntu. Aspittemu cun impazienza di sustene u vostru prossimu periodu cù i nostri materiali cumposti di alta qualità.
