Proprietà di u Materiale Epossidicu Fr4: Soluzioni d'Isulazione Elettronica Premium

Quandu cercate materiali d'isolamentu elettronicu affidabili, capisce Proprietà di u materiale epossidicu Fr4 diventa cruciale per a vostra vittoria estesa. I nostri materiali FR4 di a marca JingHong combinanu u tissutu elettronicu 7628 cù gomma epossidica di alta qualità, chì furnisce una esecuzione inusual per l'applicazioni elettroniche. Quessi materiali offrenu un separatore elettricu predominante, qualità meccanica è stabilità calda chì a vostra industria richiede. Ch'ella sia per misure standard o determinazioni persunalizate, u nostru pruduttu garantisce una qualità affidabile è una qualità costante per i vostri prucessi di fabricazione.

Descrizzione di u produttu da u Fornitore

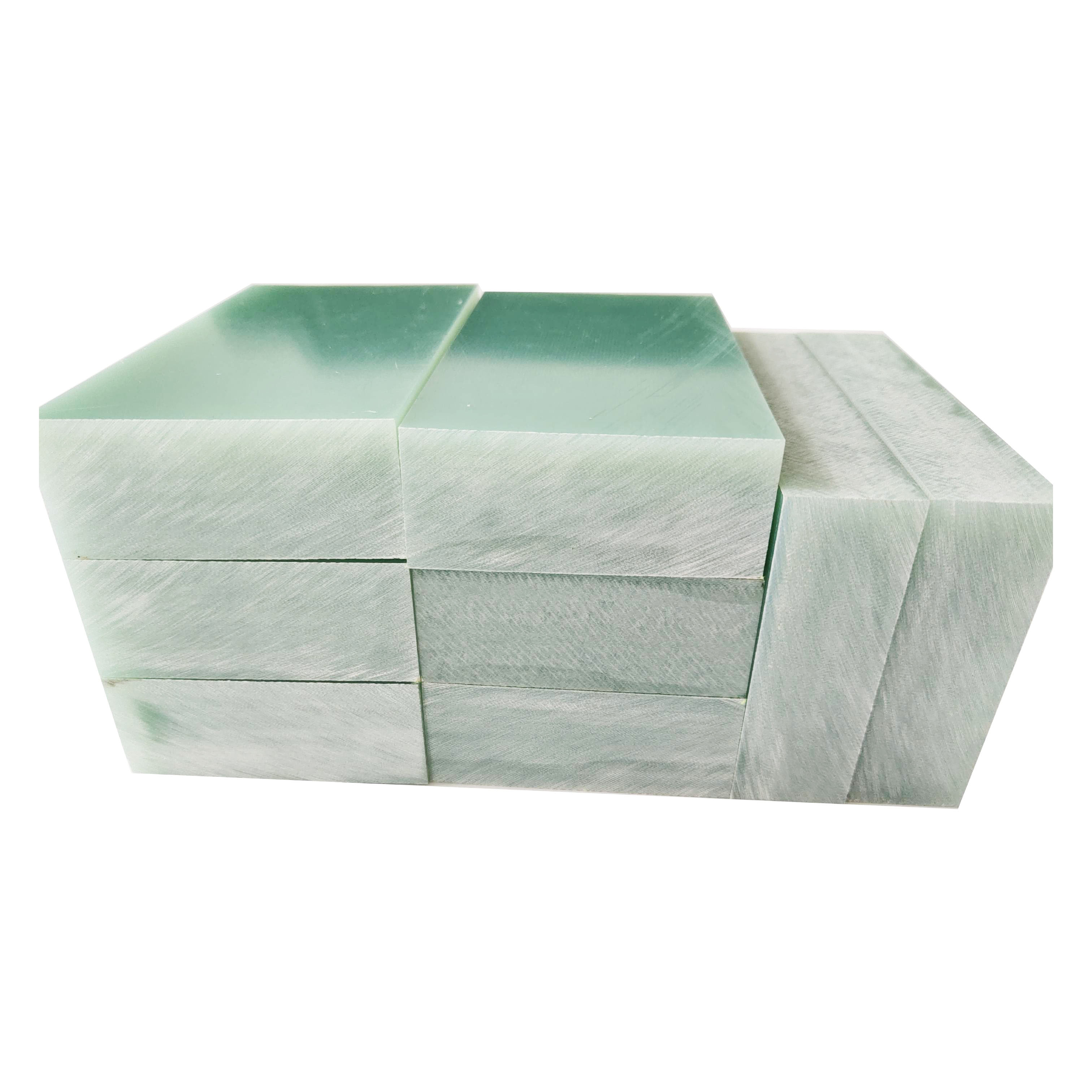

I nostri fogli epossidichi FR4 rapprisentanu a cumbinazione ideale di l'innuvazione di i materiali avanzati è di a favulosità di a fabricazione. Ogni tavola hè cumposta da tela di fibra di vetru tessuta (tela elettronica 7628) impregnata di gomma epossidica, creendu un tessutu cumpostu chì offre prestazioni eccezziunali in numerose applicazioni.

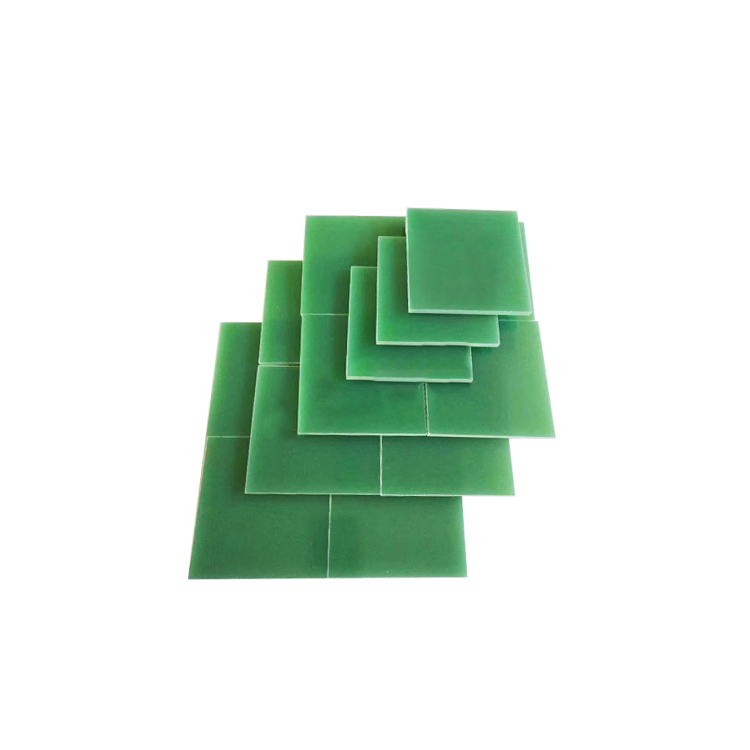

U culore verde chjaru di firma facilita a distinzione di e prove in u vostru ambiente di generazione. Pudete sceglie trà alternative di spessore chì si stendenu da 0.3 mm à 100 mm, suddisfendu tuttu, da i cumpunenti elettronichi fragili à l'applicazioni meccaniche pesanti.

Product Dispunibilità

Mantenemu livelli di stock affidabili cù una capacità di generazione di 30,000 tunnellate ogni annu.

spicifichi	Details
Taglie standard dispunibuli	1020 mm × 1220 mm
	1220 mm × 2440 mm
	1020 mm × 2020 mm
Dimensioni Personalizzate Disponibile	1030 mm × 2030 mm
	1030 mm × 1030 mm
	1030 mm × 2070 mm

L'importo minimu urganizatu principia à 500 KG, ciò chì garantisce un ottenimentu ecunomicu per i vostri prughjetti.

Funzioni principali

I nostri materiali FR4 offrenu una stima rimarchevule per via di queste caratteristiche eccezziunali:

Separatore Elettricu Superiore: Una alta qualità dielettrica anticipa a rottura elettrica in applicazioni richiedenti.

Eccellenti Proprietà Meccaniche: A qualità flessibile di 282MPa dà una forte integrità ausiliaria.

Spessore Ottimale: Cù 2.01 g/cm³, u tissutu offre un rapportu perfettu trà resistenza è pesu.

Solidità di a temperatura: Mantene l'esecuzione in ampi intervalli di temperatura.

Facile Machinabilità: Capacità precise di tagliu, penetrazione è furmazione per geometrie cumplesse.

urdinarii

I nostri articuli sò conformi à e norme ricunnisciute mundialmente:

• Revisione NEMA: Risponde à e specificazioni di l'Affiliazione Naziunale di i Produttori Elettrici
• UL94V0: A classificazione di resistenza à u focu più elevata per l'applicazioni di sicurezza basiche
• UL94V1: Ritardu di fiamma standard per usu elettronicu cumunu

Queste certificazioni garantiscenu chì e vostre imprese rispettanu requisiti rigorosi di sicurezza è esecuzione.

Dati tecnichi per FR4

---

INNÒ	ARTIGI DI TEST	UNIT	RISULTATU DI TEST	METODU DI PROVA
1	Forza di curvatura perpendiculare à i laminati	MPa	571	GB / T 1303.4-2009
2	Forza Compressiva Perpendiculare à Laminazioni compressive	MPa	548
3	Forza d'impattu di a Strata Parallela (Simply Supported Beam, Gap)	KJ/m²	57.3
4	A forza tensile	MPa	282
5	Tensione di rottura di a strata verticale (90 ℃ + 2 ℃, 25 # oliu di trasformatore, 20 s boost step by step, φ25mm/φ75mm sistema d'elettrodi di cilindru)	kV / mm	16.7
6	Tension de rupture de la couche parallèle (90 ℃ + 2 ℃, huile de transformateur 25 #, boost de 20 s pas à pas, système d'électrode à plaque plate φ130mm/φ130mm)	kV	＞ 100
7	Permittività Relativa (50 Hz)	-	5.40
8	Fattore di dissipazione dielettrica (50 Hz)		7.2 * 10-3
9	Resistenza d'insulation after Soaking	Ω	2.2*1013
10	foltu	g / cm3	2.01
11	Absorption acqua	mg	5.3
12	Durezza Barcol	-	76	GB / T 3854-2005
13	Flammabilità	Grade	V-0	GB / T 2408-2008
REMARCA: 1. NO.2 l'altezza di mostra hè (5.00 ~ 5.04) mm; 2. NO.5 u gruixu di mostra hè (2.02 ~ 2.06) mm; 3. NO.6 a taglia di mostra hè (100.50 ~ 100.52) mm * (25.10 ~ 25.15) mm * (5.02 ~ 5.06) mm di spessore, U spacing electrode hè (25.10 ~ 25.15) mm; 4. NO.11 a taglia di mostra hè (49.86 ~ 49.90) mm * (49.60 ~ 49.63) mm * (2.53 ~ 2.65) mm; 5. NO.13 a taglia campionu hè (13.04 ~ 13.22) mm * (3.04 ~ 3.12) mm gruixu.

Funzioni tecnichi: Controlu di Sicurezza di u Produttu

A sicurità ferma a nostra priorità in tuttu u prucessu di fabricazione. I nostri sistemi di cuntrollu di qualità includenu:

Valutazione di u Tessutu Crudu: Ogni gruppu di tela elettronica è catrame epossidicu hè sottumessu à testi approfonditi in qualchì tempu di pruduzzione recente.

Osservazione di u prucessu: I cuntrolli senza interruzzione di a temperatura, di u pesu è di u tempu di stagionatura garantiscenu un'affidabilità Proprietà di u materiale epossidicu Fr4.

Test Finale: Ogni scheda imballata hè verificata cumpletamente di e so proprietà elettriche è meccaniche.

Quadri di tracciabilità: A documentazione tutale traccia i materiali da a fonte à u trasportu, permettendu una reazione rapida se sorgonu prublemi.

Applicazione di produttu

I nostri materiali FR4 servenu diverse imprese è applicazioni:

Fabbricazione elettronica: substrati PCB, basi di montaggio di cumpunenti è alloggiamenti elettrici.

Attrezzatura industriale: Alloggi di motori, cumpunenti di trasformatori è assemblaggi di schede di cuntrollu.

Aerospaziale: Cumponenti basi leggeri chì richiedenu rapporti resistenza-pesu favulosi.

Automotive: Cumponenti di struttura elettrica chì richiedenu una resistenza à alta temperatura.

Telecomunicazioni: Alloghji hardware è cumpunenti di supportu in sistemi di cumunicazione.

Service œm

Capimu chì e vostre applicazioni possinu richiede aghjustamenti particulari. E nostre capacità OEM includenu:

Misure persunalizate: U tagliu precisu secondu i vostri dettagli riduce u sprecu è u tempu di manipulazione.

Medicazioni di Superficie: Inusuale, si adatta à migliurà a presa, a cunduttività o l'aspettu secondu i bisogni.

Disposizioni di imballaggio: Imballaggio difensivu adattatu à i vostri bisogni di gestione è di capacità.

Supportu Tecnicu: U nostru gruppu di custruzzione collabora cun voi per ottimizà a scelta di i tessuti è i metudi d'applicazione.

cirtificazioni

FAQ

D: U vostru pannellu isolante hè ignifugu?

A: Iè, e nostre classificazioni di ritardanza di fiamma FR4 includenu i gradi UL94V0 è UL94V1, chì furniscenu opzioni per diversi requisiti di sicurezza.

D: Chì ghjè a densità di u pannellu epossidicu FR4?

A: I nostri materiali FR4 anu una densità di 2.01 g/cm³, chì offrenu un eccellente rapportu resistenza-pesu.

D: Chì ghjè a resistenza à a trazione di u pannellu d'isolamentu FR4?

A: A resistenza à a trazione righjunghje 282MPa, furnendu proprietà meccaniche robuste per applicazioni esigenti.

D: Chì opzioni di trasportu sò dispunibili?

A: Offremu trasportu marittimu, terrestre è aereu per risponde à i vostri requisiti di consegna.

Q: Chì termini di pagamentu accettate?

A: Accettemu T/T (Trasferimentu Telegraficu) per transazzioni sicure è efficienti.
