FR4 panneau d'isolation

A pruduzione

---

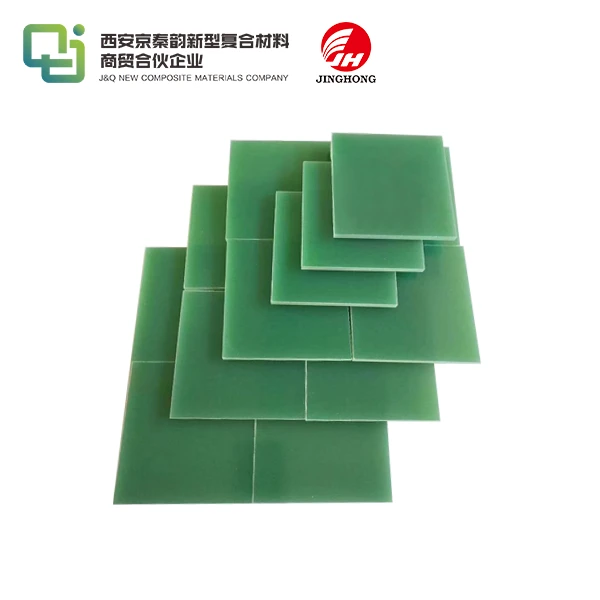

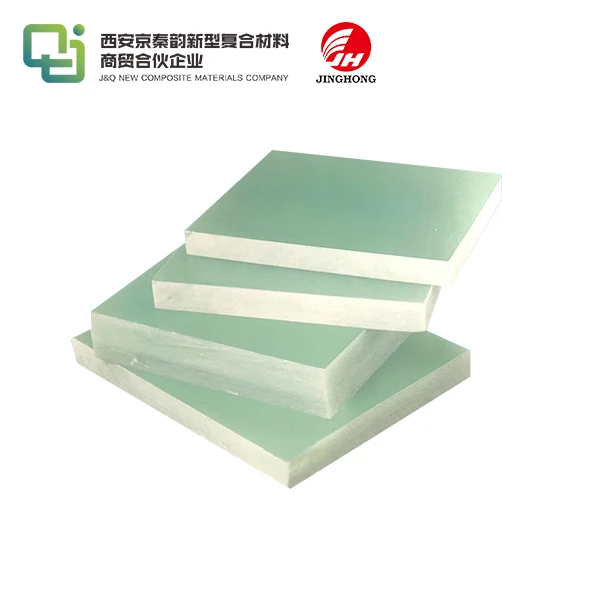

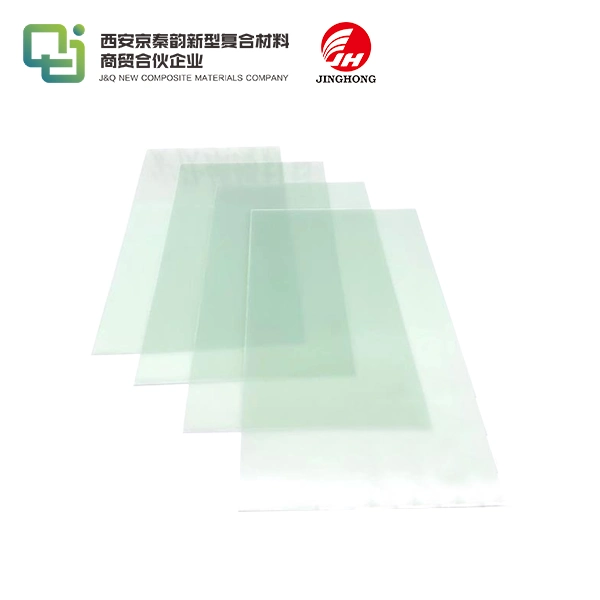

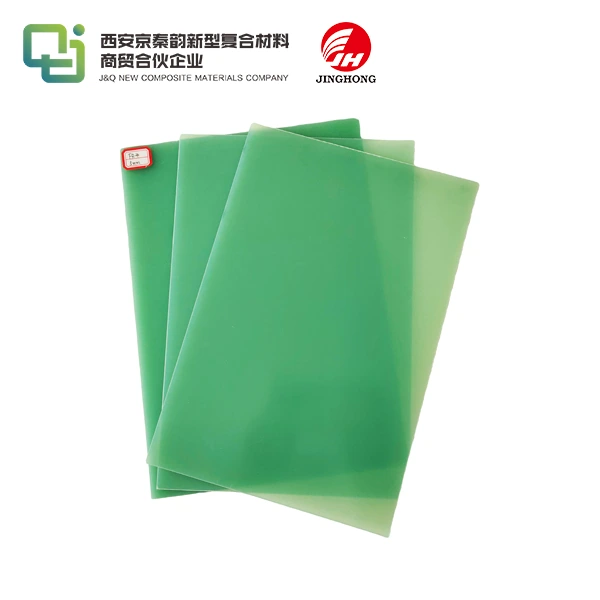

FR4 panneau d'isolation hè una cumminazione cù un sustrato di tela di vetru è resina epossidica sottu alta pressione è alta temperatura. L'abbreviazione "FR4" significa: F (per fiamma) è R (per retardant). Havi una resistenza chimica eccellente, resistenza à a fiamma (UL94-V0) è proprietà elettriche in ambienti secchi è umidi.



Cumpressu di Produse

---



A superficia di Panneau isolant FR4 hè assai piatta è liscia senza fossa. Havi bassu assorbimentu d'acqua, bona resistenza à l'umidità è boni proprietà dielettriche. Also bordu insulation FR4 hà assai altu forza miccanicu, bona capacità prucessu, cusì chì pudemu machinà è tagliatu in ogni taglia è navi chì vulemu. In più, a resistenza di fiamma ghjunghje à UL94-V0 hè e caratteristiche più impurtanti di u bordu.

1. Test Jig

2. Fixture PCB Testing Jig

3. Insulation Plate

4. Cambia insulation Plate

5. Attrezzatura polacca

6. Mold in Cloth and Shoes

7. Insulation Part of Bakelite Sheet

8. Lithium Battery Pack

Dati tecnichi per FR4

---



INNÒ	ARTIGI DI TEST	UNIT	RISULTATU DI TEST	METODU DI PROVA
1	Forza di curvatura perpendiculare à i laminati	MPa	571	GB / T 1303.4-2009
2	Forza Compressiva Perpendiculare à Laminazioni compressive	MPa	548
3	Forza d'impattu di a Strata Parallela (Simply Supported Beam, Gap)	KJ/m²	57.3
4	A forza tensile	MPa	282
5	Tensione di rottura di a strata verticale (90 ℃ + 2 ℃, 25 # oliu di trasformatore, 20 s boost step by step, φ25mm/φ75mm sistema d'elettrodi di cilindru)	kV / mm	16.7
6	Tension de rupture de la couche parallèle (90 ℃ + 2 ℃, huile de transformateur 25 #, boost de 20 s pas à pas, système d'électrode à plaque plate φ130mm/φ130mm)	kV	＞ 100
7	Permittività Relativa (50 Hz)	-	5.40
8	Fattore di dissipazione dielettrica (50 Hz)		7.2*10-3
9	Resistenza d'insulation after Soaking	Ω	2.2*1013
10	foltu	g / cm3	2.01
11	Absorption acqua	mg	5.3
12	Durezza Barcol	-	76	GB / T 3854-2005
13	Flammabilità	Grade	V-0	GB / T 2408-2008
REMARCA: 1. NO.2 l'altezza di mostra hè (5.00 ~ 5.04) mm; 2. NO.5 u gruixu di mostra hè (2.02 ~ 2.06) mm; 3. NO.6 a taglia di mostra hè (100.50 ~ 100.52) mm * (25.10 ~ 25.15) mm * (5.02 ~ 5.06) mm di spessore, U spacing electrode hè (25.10 ~ 25.15) mm; 4. NO.11 a taglia di mostra hè (49.86 ~ 49.90) mm * (49.60 ~ 49.63) mm * (2.53 ~ 2.65) mm; 5. NO.13 a taglia campionu hè (13.04 ~ 13.22) mm * (3.04 ~ 3.12) mm gruixu.



Factory

---

J&Q Insulation Material Co., Ltd hè una cumpagnia di cummerciu esteru cuntrullata da Hebei JingHong Electronic Technology Co., Ltd., chì hè rispunsevule per l'esportazione di Hebei JingHong Electronic Technology Co., Ltd. A nova fabbrica di Hebei JingHong Electronics Co. , Ltd. sarà ufficialmente messu in pruduzzione in uttrovi 2022. Principalmente pruducia foglia FR4, foglia epossidica 3240, foglia Bakelite, è foglia di cuttuni fenolicu 3026. A pruduzzione annuale tutale di e duie fabbriche novi è vechji righjunghji 43,000 XNUMX tunnellate, chì serà a più grande fabbrica di pannelli d'insulazione in Cina.

Unu di i nostri più grande vantaghju hè l'ordini chì sò direttamente da noi hà a priorità di pruduce prima. Inoltre, avemu a nostra propria cumpagnia di logistica, cusì pò furnisce un serviziu sicuru è veloce. Ciò chì pruvemu di fà hè di furnisce à i nostri clienti un serviziu unicu da a produzzione à a consegna.

A nostra forza

1. A capacità di pruduzzione annuale di a fabbrica hè di 43,000 XNUMX tunnellate, chì hè unu di i più grandi pruduttori di pannelli d'insulazione in Cina.

2. attellu di pruduzzione cumplettamente automatizatu, a qualità di u produttu hè stabile

3. Avemu più di 20 anni di spirienza in a pruduzzione è a vendita di fogli insulating, Cooperate cù una quantità di cumpagnie di cummerciale naziunali è stranieri per parechji anni.

4. Squadra prufessiunale di cummerciale straneru pò furnisce servizii perfetti

5. Avè a nostra propria cumpagnia di logistica, furnisce un serviziu unicu



cirtificazioni

---



Imballaggi è Navi

---

Imballaggio regulare, Prutegge da Pallet
