Piastra G10 Fr4

Piastra G10 Fr4 - Laminatu Epossidicu in Fibra di Vetru d'Alta Prestazione

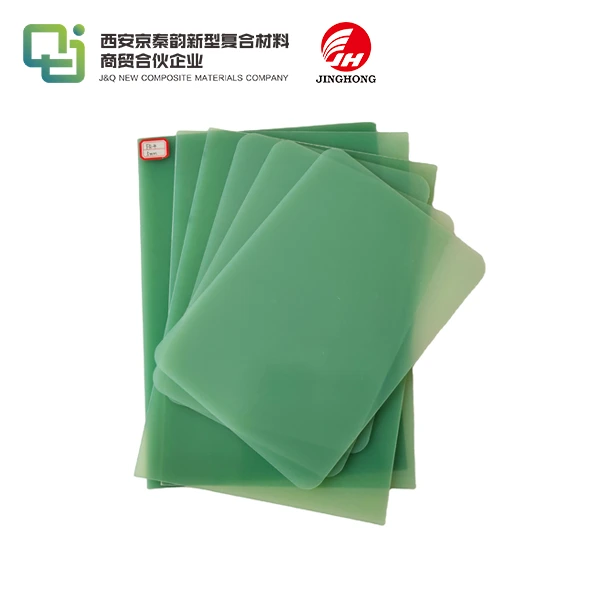

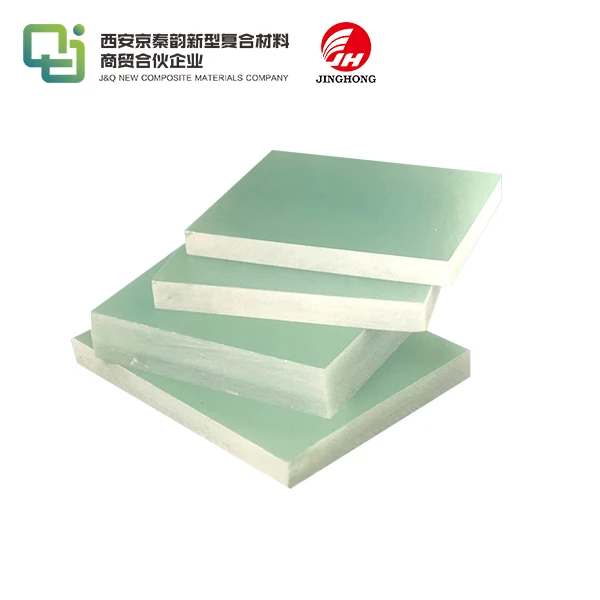

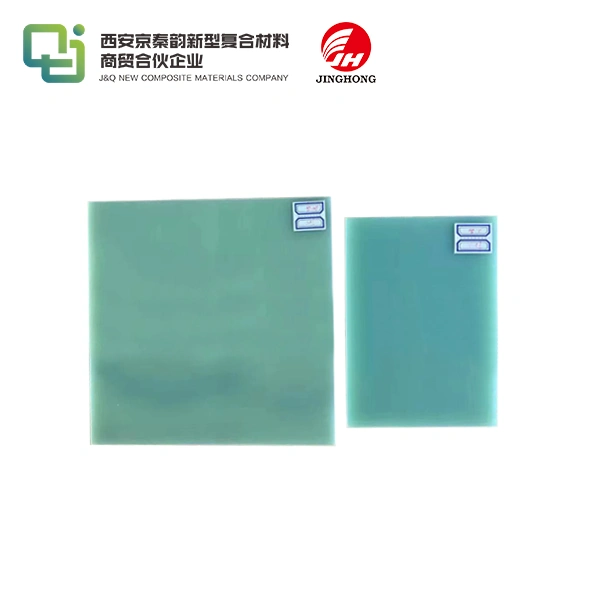

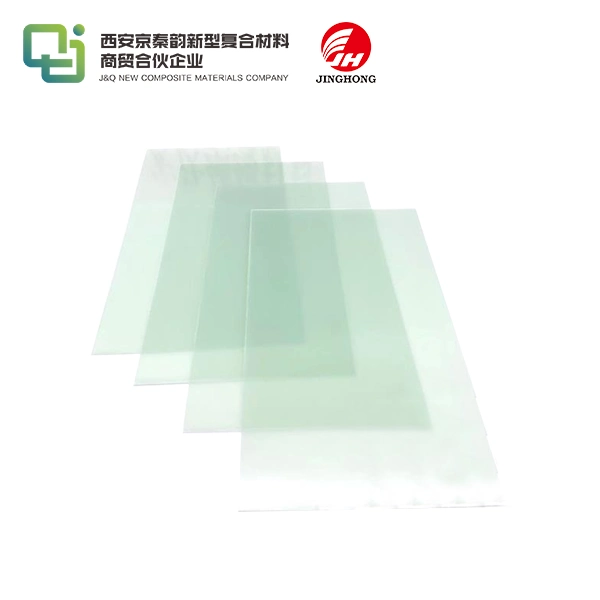

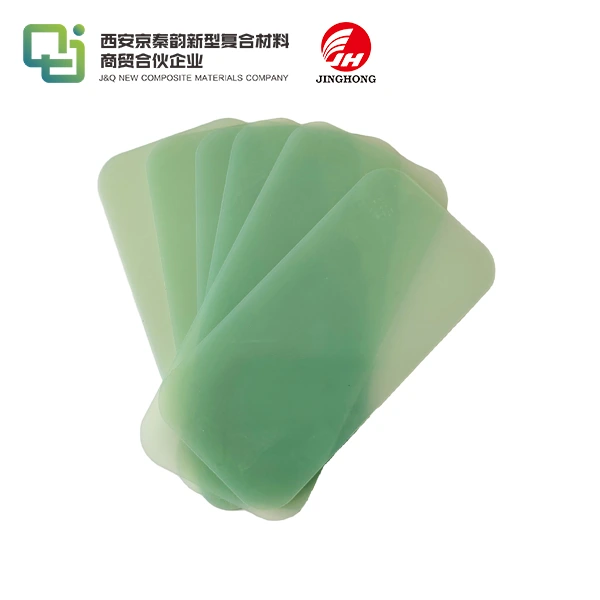

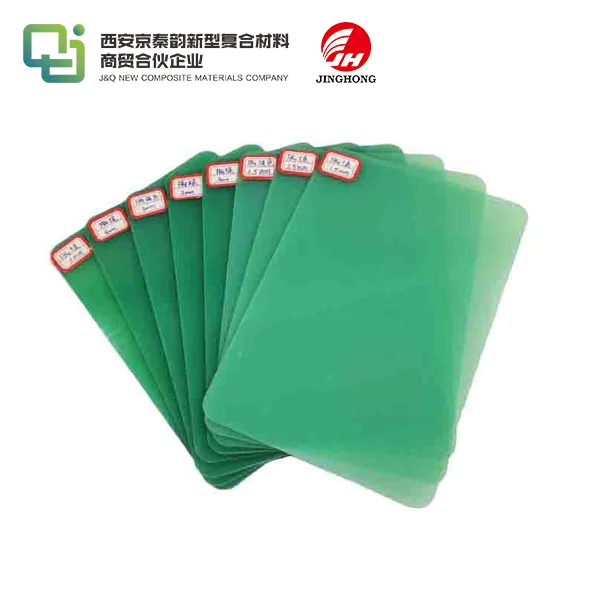

U nostru Piastra G10 Fr4 combina una qualità meccanica straordinaria cù proprietà elettriche straordinarie. Questa copertura in resina epossidica di fibra di vetru di alta qualità offre un'esecuzione predominante per applicazioni esigenti. Fatta cù tela elettronica 7628 è gomma epossidica premium, ogni piastra trasmette una qualità affidabile in cui pudete fidàvi. Sia chì avete bisognu di proprietà ignifughe o di una stabilità dimensionale sorprendente, questu tessuto flessibile risponde à i vostri requisiti. Disponibile in diversi spessori è dimensioni persunalizate, e nostre piastre servenu l'imprese da l'hardware à l'aviazione cù una affidabilità dimustrata.

Descrizzione di u produttu da u furnitore

E piastre epossidiche in fibra di vetru di a marca JingHong parlanu di una longa capacità di fabricazione. U nostru ufficiu di generazione produce questi materiali cumposti utilizendu procedure di stampaggio à compressione avanzate. Ogni foglia hè sottumessa à un cuntrollu di qualità cumpletu per garantisce proprietà uniformi in tuttu. A cumminazione di struttura di vetru tissutu è catrame epossidicu termoindurente crea un tessutu chì resiste à l'umidità, à i prudutti chimichi è à e temperature estreme.

Product Dispunibilità

Specificazioni Standard:

spicifichi	Details
Gamma di Spessore	0.3mm à 100mm
Taglie Standard	1020mm × 1220mm, 1220mm × 2440mm, 1020mm × 2020mm
Dimensioni apposta	1030mm × 2030mm, 1030mm × 1030mm, 1030mm × 2070mm
Colori dispunibili	Verde chjaru, giallu, neru
Capacità di pruduzzione annuale	30,000 tunnellate
Quantità minimu di ordine	500KG

Dati tecnichi per FR4

---

INNÒ	ARTIGI DI TEST	UNIT	RISULTATU DI TEST	METODU DI PROVA
1	Forza di curvatura perpendiculare à i laminati	MPa	571	GB / T 1303.4-2009
2	Forza Compressiva Perpendiculare à Laminazioni compressive	MPa	548
3	Forza d'impattu di a Strata Parallela (Simply Supported Beam, Gap)	KJ/m²	57.3
4	A forza tensile	MPa	282
5	Tensione di rottura di a strata verticale (90 ℃ + 2 ℃, 25 # oliu di trasformatore, 20 s boost step by step, φ25mm/φ75mm sistema d'elettrodi di cilindru)	kV / mm	16.7
6	Tension de rupture de la couche parallèle (90 ℃ + 2 ℃, huile de transformateur 25 #, boost de 20 s pas à pas, système d'électrode à plaque plate φ130mm/φ130mm)	kV	＞ 100
7	Permittività Relativa (50 Hz)	-	5.40
8	Fattore di dissipazione dielettrica (50 Hz)		7.2 * 10-3
9	Resistenza d'insulation after Soaking	Ω	2.2*1013
10	foltu	g / cm3	2.01
11	Absorption acqua	mg	5.3
12	Durezza Barcol	-	76	GB / T 3854-2005
13	Flammabilità	Grade	V-0	GB / T 2408-2008
REMARCA: 1. NO.2 l'altezza di mostra hè (5.00 ~ 5.04) mm; 2. NO.5 u gruixu di mostra hè (2.02 ~ 2.06) mm; 3. NO.6 a taglia di mostra hè (100.50 ~ 100.52) mm * (25.10 ~ 25.15) mm * (5.02 ~ 5.06) mm di spessore, U spacing electrode hè (25.10 ~ 25.15) mm; 4. NO.11 a taglia di mostra hè (49.86 ~ 49.90) mm * (49.60 ~ 49.63) mm * (2.53 ~ 2.65) mm; 5. NO.13 a taglia campionu hè (13.04 ~ 13.22) mm * (3.04 ~ 3.12) mm gruixu.

Funzioni principali

I vostri prughjetti prufittanu di ste caratteristiche eccezziunali:

• Eccellente isolamentu elettricu: Rigidità dielettrica di 15-20 kV/mm
• Ampia gamma di temperature: Funziona da -50 °C à +130 °C
• Resistenza Meccanica Superiore: Alta resistenza à l'impattu è stabilità dimensionale
• Resistenza chimica: Resiste à olii, solventi è umidità
• Machinazione faciule: Tagli, foratura è forme senza delaminazione
• Qualità consistente: Spessore uniforme è finitura superficiale

urdinarii

I nostri moduli di fabricazione sò conformi à i standard di qualità mundiali:

• Classificazione di resistenza à u focu UL94: Classificazioni V0 è V1 dispunibili
• Benchmark IEC: Risponde à i requisiti di u separatore elettricu
• Test ASTM: Proprietà meccaniche è termiche verificate
• Quadri di qualità ISO: Fabbricazione sottu una gestione di qualità certificata

Funzioni tecnichi: Controlu di Sicurezza di u Produttu

Toute Piastra G10 Fr4 Hà sperimentatu testi cumpleti qualchì tempu fà di spedizione. U nostru centru di ricerca di cuntrollu di qualità verifica a qualità dielettrica, e proprietà flessurali è a resistenza à u focu. I testi di cicli di temperatura garantiscenu una esecuzione solida in u periodu indicatu. Mantenemu registri di fasci dettagliati per una tracciabilità totale.

E caratteristiche di sicurezza includenu:

• Sustanze aghjunte ignifughe per a prutezzione da u focu
• Materiali non tossichi ragiunevuli per applicazioni racchiuse
• Superfici lisce chì resistenu à l'accumulazione di sporcizia
• Cumposizione senza piombu per una conformità naturale

Applicazione di produttu

Queste piastre flessibili servenu diverse industrie:

Applicazioni elettriche:

• Substrati è supporti di circuiti stampati
• Barriere d'isolamentu di trasformatori
• Cumponenti di l'apparecchiature di commutazione
• Cunei è distanziali per e fessure di u mutore

Usi Meccanichi:

• Piastre è rondelle di cuscinetti
• I fundamenti strutturali in ambienti distruttivi
• Dispositivi è installazioni per a fabricazione
• Cumponenti prototipi chì necessitanu precisione

Applicazioni specializate:

• Pannelli interni aerospaziali
• Custodie elettriche marine
• Equipamentu di trasfurmazioni chimichi
• Sistemi d'isolamentu criogenicu



Service œm

Capimu chì e vostre applicazioni possinu richiede misure o proprietà particulari. U nostru gruppu di custruzzione travaglia strettamente cun voi per creà arrangiamenti persunalizati. Ch'ella sia per via di cumminazzioni di spessori particulari, rimedii di superficia pocu cumuni, o proprietà elettriche alterate, pudemu adattà u nostru prucessu di fabricazione.

I servizii persunalizati includenu:

• Tagliu di precisione secondu e vostre specificazioni
• Texturizazione di a superficia o applicazione di rivestimentu
• Formulazioni di resina mudificate per esigenze speciali
• Etichettatura privata per partenariati di distributori

cirtificazioni

E certificazioni di qualità illustranu u nostru impegnu per a grandezza. Mentre mantenemu cunvenzioni di test rigorose, ricumandemu di cuntattà u nostru gruppu specializatu per a documentazione di certificazione specifica pertinente à i requisiti di a vostra applicazione.

FAQ

D: Chì ghjè a differenza trà e varianti G10 è FR4?

A: FR4 offre tipicamente una resistenza à a fiamma V0, mentre chì G10 furnisce una classificazione V1 cù eccellenti prestazioni à bassa temperatura.

D: Sti piatti ponu esse machinati facilmente?

A: Iè, l'arnesi standard di falegnameria è di metallu trattanu bè questi materiali. Aduprate arnesi affilati è velocità moderate per ottene i migliori risultati.

D: Cumu possu sceglie u spessore ghjustu?

A: Cunsiderate i vostri bisogni elettrichi, i carichi meccanichi è i vincoli di spaziu. A nostra squadra tecnica pò ricumandà u spessore ottimale per a vostra applicazione.

Q: Chì cundizioni di almacenamentu sò cunsigliatu?

A: Conservà in cundizioni secche, luntanu da a luce diretta di u sole. E temperature nurmali di u magazzinu sò adatte per un almacenamentu à longu andà.

D: Sò dispunibili culori persunalizati?

A: Iè, pudemu pruduce culori persunalizati per quantità più grande. Cuntattateci per discute i vostri bisogni specifichi di culore.

Cuntatta ci

Pronta à discutiri u vostru Piastra G10 Fr4 esigenze? A nostra squadra tecnica furnisce una guida esperta per a selezzione di i materiali è u supportu per l'applicazione.

Cuntattate oghje:

• E-mail: info@jhd-material.com
• Rispondemu à tutte e dumande in 24 ore
• Cunsultazione tecnica dispunibule
• E dumande di mostra sò benvenute

Lasciateci aiutà vi à scopre a suluzione ideale per a vostra prossima impresa. A nostra squadra esperta capisce e sfide interessanti chì avete da affruntà è pò prescrive e migliori decisioni di materiale per a vostra vittoria.
