Fogliu laminatu in tela di vetru epossidica d'altu rendimentu

Fogliu laminatu in tela di vetru epossidica d'altu rendimentu - Soluzioni FR4 Premium

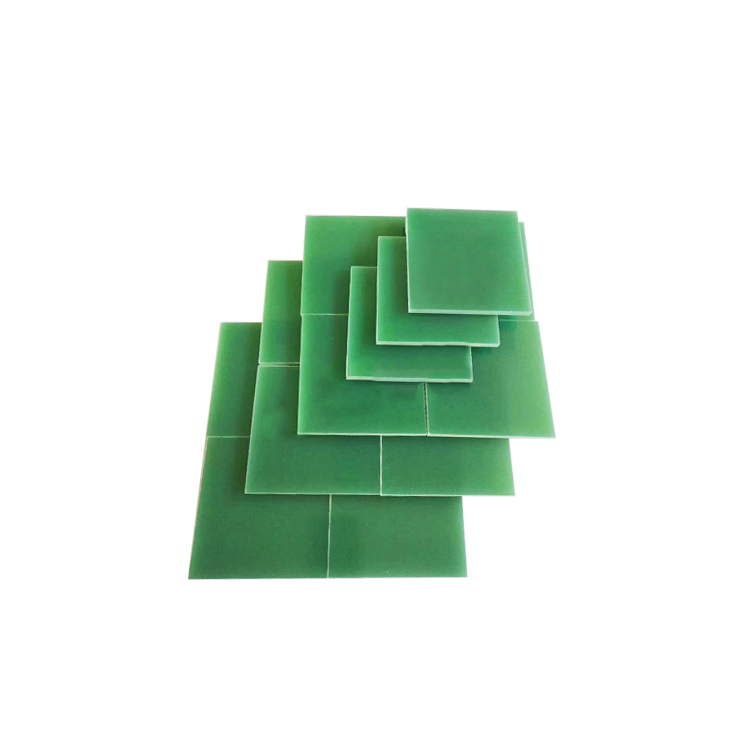

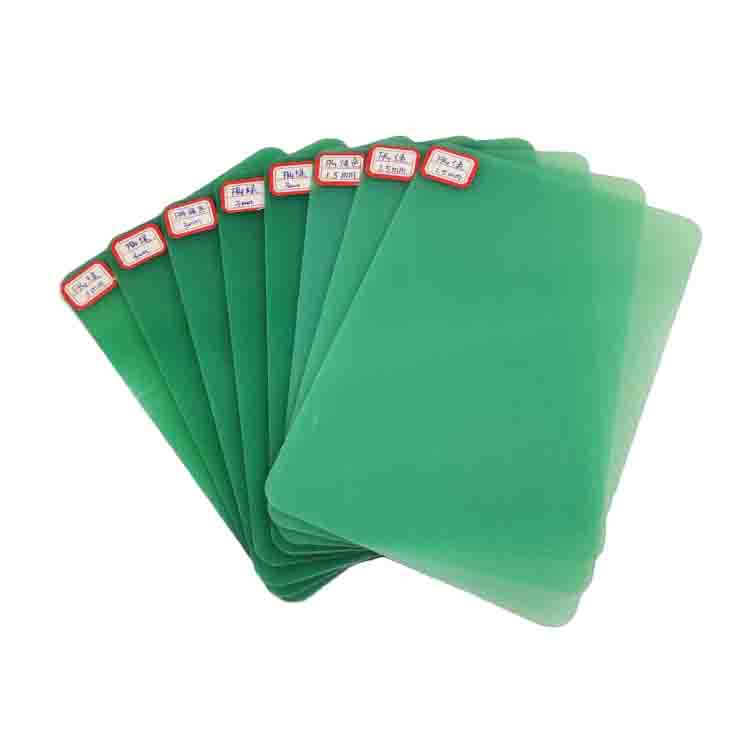

U nostru Fogliu laminatu in tela di vetru epossidica d'altu rendimentu trasmette una robustezza è proprietà elettriche inusuali. Fattu cù tela elettronica 7628 premium è catrame epossidicu, questu tessutu FR4 risponde à i requisiti esigenti di hardware d'avanguardia. Sia chì avete bisognu di fogli di circuitu, pannelli elettrici o cumpunenti ausiliari, i nostri fogli rivestiti offrenu l'esecuzione chì pudete imaginà. Disponibili in numerosi spessori è dimensioni, questi fogli offrenu flessibilità per diverse applicazioni meccaniche pur mantenendu standard di qualità affidabili.

Descrizzione di u produttu da u Fornitore

Brand	JingHong
Materiali Core	7628 Tessutu Elettronicu + Resina Epossidica Premium
Classificazione di ignifughi	UL94V0, UL94V1
Colori dispunibili	Verde chjaru, giallu, neru
Gamma di Spessore	0.3mm à 100mm
Capacità di produczione	30,000 tunnillati annu
Quantità minimu di ordine	500KG
Cunnizzioni pagamentu	T / T
Opzioni di Trasportu	Marittimu, Terrestre, Aereu

Product Dispunibilità

Mantenemu un stock largu per garantisce una consegna rapida di i vostri ordini. U nostru stock standard include dimensioni standard, mentre chì e misure persunalizate sò accessibili cù tempi di consegna ragiunevuli. Cù a nostra capacità di pruduzzione significativa, pudemu trattà in modu efficiente sia i picculi prughjetti sia l'ordini meccanichi impurtanti.

Funzioni principali

• Copertura Elettrica Superiore: Proprietà dielettriche stupende per applicazioni elettroniche
• Sicurezza ignifuga: E valutazioni certificate UL94V0 è UL94V1 garantiscenu a sicurezza
• Resistenza à l'umidità: L'assimilazione di l'acqua Moo (regularmente ≤19mg) mantene a stabilità
• Forte legame interstrato: a qualità di sbucciatura ≥1.8 N/mm anticipa a delaminazione

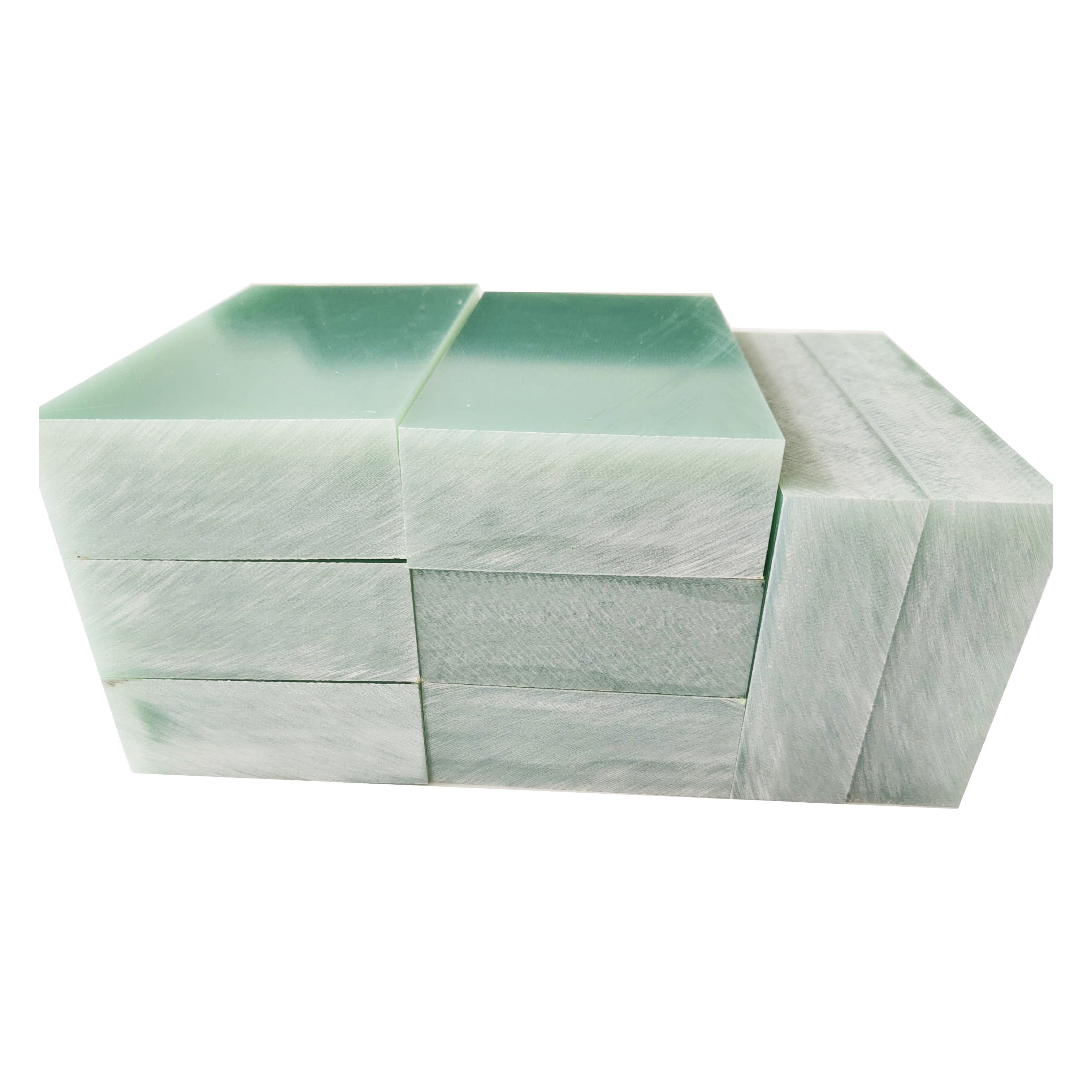

• Spessore largu estesu: da 0.3 mm à 100 mm per risponde à diverse esigenze
• Scelte di Misure Multiple: Misure standard è persunalizate dispunibili
• Qualità costante: I cuntrolli di fabricazione accurati garantiscenu l'affidabilità

urdinarii

I nostri fogli rivestiti di tela di vetru epossidica sò conformi à i standard di qualità universali:

• Benchmark di resistenza à u focu UL94 (gradi V0, V1)
• Requisiti di copertura elettrica IEC
• Cunfurmità RoHS per a sicurezza naturale
• Norma di u quadru di gestione di a qualità ISO

Dati tecnichi per FR4

---

INNÒ	ARTIGI DI TEST	UNIT	RISULTATU DI TEST	METODU DI PROVA
1	Forza di curvatura perpendiculare à i laminati	MPa	571	GB / T 1303.4-2009
2	Forza Compressiva Perpendiculare à Laminazioni compressive	MPa	548
3	Forza d'impattu di a Strata Parallela (Simply Supported Beam, Gap)	KJ/m²	57.3
4	A forza tensile	MPa	282
5	Tensione di rottura di a strata verticale (90 ℃ + 2 ℃, 25 # oliu di trasformatore, 20 s boost step by step, φ25mm/φ75mm sistema d'elettrodi di cilindru)	kV / mm	16.7
6	Tension de rupture de la couche parallèle (90 ℃ + 2 ℃, huile de transformateur 25 #, boost de 20 s pas à pas, système d'électrode à plaque plate φ130mm/φ130mm)	kV	＞ 100
7	Permittività Relativa (50 Hz)	-	5.40
8	Fattore di dissipazione dielettrica (50 Hz)		7.2 * 10-3
9	Resistenza d'insulation after Soaking	Ω	2.2*1013
10	foltu	g / cm3	2.01
11	Absorption acqua	mg	5.3
12	Durezza Barcol	-	76	GB / T 3854-2005
13	Flammabilità	Grade	V-0	GB / T 2408-2008
REMARCA: 1. NO.2 l'altezza di mostra hè (5.00 ~ 5.04) mm; 2. NO.5 u gruixu di mostra hè (2.02 ~ 2.06) mm; 3. NO.6 a taglia di mostra hè (100.50 ~ 100.52) mm * (25.10 ~ 25.15) mm * (5.02 ~ 5.06) mm di spessore, U spacing electrode hè (25.10 ~ 25.15) mm; 4. NO.11 a taglia di mostra hè (49.86 ~ 49.90) mm * (49.60 ~ 49.63) mm * (2.53 ~ 2.65) mm; 5. NO.13 a taglia campionu hè (13.04 ~ 13.22) mm * (3.04 ~ 3.12) mm gruixu.

Funzioni tecnichi: Controlu di Sicurezza di u Produttu

Esecuzione di l'Assimilazione di l'Acqua: I nostri materiali mantenenu una solidità dimensionale favulosa cù una assimilazione di l'acqua chì ùn supera di solitu i 19 mg. Questa velocità di assimilazione di l'acqua garantisce un rendimentu affidabile in cundizioni umide è evita a degradazione di e proprietà elettriche.

Qualità Interlaminare: Cù una qualità di delaminazione ≥1.8 N/mm, i nostri fogli resistenu à a divisione di strati sottu à l'allungamentu meccanicu. Questa forte presa anticipa a delusione in l'applicazioni richieste.

Resistenza à a fiamma: E certificazioni UL94V0 è UL94V1 garantiscenu proprietà autoestinguenti, rendendu questi materiali sicuri per applicazioni elettriche induve a resistenza à u focu hè critica.

Applicazione di produttu

U nostru Fogliu laminatu in tela di vetru epossidica d'altu rendimentu serve numerosi settori:

• Fabbricazione elettronica: substrati PCB, fogli di circuiti, alloggiamenti elettronichi
• Edificiu elettricu: quadri di distribuzione, cumpunenti di trasformatori, barriere separatrici
• Industria automobilistica: unità di cuntrollu elettroniche, alloggiamenti di sensori, cablaggi
• Ferramenta industriale: Copertura di u mutore, cumpunenti di u generatore, pannelli di cuntrollu
• Applicazioni aerospaziali: alloggi avionici, cumpunenti radar, sistemi di cumunicazione
• Hardware Marinu: Hardware di rotta, gadget di cumunicazione, sistemi di cuntrollu

Service œm

Offremu accordi OEM cumpleti fatti su misura per e vostre esigenze particulari. U nostru gruppu di cuncepimentu travaglia strettamente cun voi per creà determinazioni persunalizate, cumprese:

• Cumbinazioni di spessore specializate
• Opzioni di culore persunalizate oltre l'offerte standard
• Cunfigurazioni di taglia unica
• Proprietà elettriche mudificate
• Trattamenti di superficia particulare
• Etichettatura privata è imballaggio

cirtificazioni

FAQ

D: Chì opzioni di spessore sò dispunibili per i vostri fogli laminati?

A: Offremu spessori chì varianu da 0.3 mm à 100 mm, chì coprenu praticamente tutti i requisiti di l'applicazione.

D: Pudete furnisce dimensioni persunalizate oltre à e vostre offerte standard?

A: Iè, fabrichemu dimensioni persunalizate cumprese 1030mm × 2030mm, 1030mm × 1030mm è 1030mm × 2070mm secondu i vostri bisogni.

D: Chì rende u vostru fogliu laminatu in tela di vetru epossidica d'alta prestazione superiore?

A: I nostri fogli combinanu tela elettronica 7628 di alta qualità cù resina epossidica premium, offrendu eccellenti proprietà elettriche, resistenza à a fiamma è resistenza meccanica.

Q: Chì hè a vostra quantità minima d'ordine?

A: U nostru ordine minimu hè di 500 KG, ciò chì permette flessibilità sia per a prototipazione sia per e serie di pruduzzione.

D: Cumu assicurate una qualità consistente in ordini grossi?

A: Implementemu un cuntrollu di qualità cumpletu in tutta a pruduzzione, cù testi in parechje tappe per assicurà chì ogni fogliu risponde à e specifiche.

Cuntatta ci

Pronta à surghjente premium Fogliu laminatu in tela di vetru epossidica d'altu rendimentu per u vostru prossimu prughjettu ? U nostru gruppu specializatu hè quì per offre assistenza per selezziunà i dettagli adatti per a vostra applicazione.

E-mail: info@jhd-material.com

Cuntattateci oghje per dettagli minimi, dati di stima, o per esaminà i vostri requisiti persunalizati. Semu impazienti di sustene u vostru prughjettu cù i nostri materiali di alta qualità è un vantaghju solidu.
