Analisi comparativa di materiali isolanti d'alta tensione

1. Definizione di materiali insulating

  Definizione larga: materiali chì ponu piantà u flussu di corrente, cumunimenti cunnisciuti cum'è materiali non-conduttivi.

  Definizione scientifica: u coefficient di resistenza insulation di sustanzi chì ponu stabilisce un campu elettricu forte deve esse più di 10 ^ 7 ohm • cm. Tali sustanzi sò chjamati dielettrici o materiali insulanti.

2. Classificazione di materiali insulating

  Sicondu i standard unificati di l'industria meccanica è elettrica naziunale, i prudutti di materiale insulating sò divisi in ottu categurie secondu a so struttura morfologica, a cumpusizioni o e caratteristiche di u prucessu di produzzione, chì sò rapprisentati da un numeru arabu.

1 rapprisenta pittura insulating, resina polimerizable è cola;

2 raprisenta risina prudutti di fibre impregnate;

3 rapprisenta i prudutti laminati, i prudutti di bobina, i prudutti di immersione di pressione di vacuum è i prudutti di disegnu;

4 rapprisenta i materiali di moldura;

5 rapprisenta prudutti mica;

6 rapprisenta film, cinta adesiva è materiali compositi morbidi;

7 rapprisenta i prudutti di fibra;

8 sta per i liquidi insulanti.

  A prima categuria di prudutti laminati include: laminati, bastone laminati è tubi laminati. 3240 foglia epossidica (nome cumpletu) attualmente utilizatu da a nostra cumpagnia

3240 laminatu di tela di vetru fenolicu epossidicu) appartene à u laminatu di i prudutti laminati.

Nominazione è indicazione di u mudellu di materiale d'insulazione

Nome di u produttu = resina + materiale di basa + forma (pò ancu esse mudificatu)

Per esempiu: laminatu di carta fenolica, laminatu di tela di vetru epossidicu, laminatu di tela di cuttuni fenolicu d'alta resistenza, laminatu di tela di cuttuni fenolicu, etc.

  Designazione di mudellu è cuntenutu di indicazione (u mudellu hè generalmente rapprisintatu da quattru cifre.

  U primu cifru: indica a categuria di materiale insulating, per esempiu, "3" indica a categuria di stampa di strati isolanti.

  U sicondu cifru: indica u codice di i prudutti di categuria chjuca (0 ^ 8 cifre)

0 - Laminatu di materiale di rinforzu organicu (carta, tela di cuttuni, cum'è cartone 3021, tavola di tela di cuttuni 3025)

1 - Prudutti impregnati à pressione di vacuum (anticu laminati di amianto)

2 - Laminatu di materiale di rinforzu inorganicu (tela di vetru, tela di vetru epossidica 3240)

3 - Numeru viotu

4 - No

5 - Tubi laminati di materiali di rinforzu organicu (carta, tela di cuttuni, etc., cum'è tubi di carta 3520 è tubi di tela di cuttuni 3526)

6 - Tubi laminati fatti di materiali di rinforzu inorganici (tela di vetru, tela di vetru epossidica 3640)

7-Bandelli laminati di materiali di rinfurzamentu organicu (carta, tela di cuttuni, etc., cum'è bastone di tela di cuttuni fenolicu 3721)

8 - Barra laminata di materiale di rinforzu inorganicu (tela di vetru, barra di tela di vetru epossidica 3840, etc.)

U terzu cifru: si riferisce à a temperatura di u travagliu di riferimentu è a resistenza

  Per esempiu, a nostra tavola epossidica 3240 hà un gradu di resistenza à a temperatura di F, cun riferimentu à a temperatura di travagliu di 155 ° C, è u numeru hè 4.

  U quartu cifru indica a sequenza di cristallizazione di a listessa categuria, a listessa subcategoria è a stessa temperatura di riferimentu

Per esempiu: laminatu di cuttuni fenolicu: 3025, 3026, 3027, 3028

  U quintu cifru supplementu o lettera hè generalmente aghjuntu da u fabricatore per indicà alcune caratteristiche o caratteristiche di u pruduttu

  Per esempiu, 3240-1 rapprisenta 3240 bordu di tipu ecunomicu (Furunda)

  3025-CS indica chì a piastra ecunomica bè di 3025 hà resistenza à l'usura (Furunda)

3. Materiali isolanti cumuni per inverter d'alta tensione

  Introduzione à i prudutti laminati isolanti

  A resina fenolica hè un tipu di resina cù diverse proprietà prodotte secondu a diversa ratio molare [rapportu di pesu moleculare] di fenol è formaldeide;

  Definizione di specificazione dettagliata di tela di cuttuni:

  a. Conte di filatu: si riferisce à l'unità di finezza di filatu, vale à dì u rapportu di lunghezza di filatu à pesu di filatu

  U filatu britannicu di cuttuni più bassu pesa una libbra, è 840 yards hè un pezzu di filatu. Cunvertitu in unità metrica, hè un metru di tela di cuttuni di 1 kg

  Hè un pezzu di filatu.

  b. Densità: u numeru di filati in una certa lunghezza, a densità in a direzzione di urdimentu è di trama, generalmente misurata cum'è u numeru di filati cù una lunghezza di 10 mm.

  C. Larghezza: a larghezza trasversale di tela di cuttuni, generalmente espressa in mm.

  d. Forma d'urganizazione: secondu i diversi metudi di intreccia di filati di ordi è di trama, sò furmati pianu, plegatu, twill, unidirezionale, etc.

Forma di urganizazione basica. I prudutti laminati insulanti sò generalmente utilizati a tela pianura.

  b. Laminé en papier phénolique (Grade E)

  Trattamentu: Hè un materiale isolante di cartone duru fattu di carta impregnata isolante elettrica immersa in pittura di resina fenolica, cotta è pressata à caldu.

Tipu è usu:

  PFCP201 ​​- meccanica, forza meccanica più altu è prestazione elettrica peghju chè altri tipi PFCP. Adatta per l'equipaggiu meccanicu

cumpunenti strutturali di.

  PFCP202-PFCP hà u megliu rendimentu elettricu.

  PFCP203 - Hè adattatu per l'insulazione di parti strutturali per i mutori è l'equipaggiu elettricu cù elevate esigenze di prestazione meccanica,

Pò esse ancu usatu in l'oliu di trasformatore.

  PFCP204, 206 sò per l'usu meccanicu è elettricu. Hanu un bonu rendimentu elettricu à e temperature elevate è sò ancu adattati per a stampa calda.

  PFCP207 - simile à PFCP201, ma cù caratteristiche di punzonazione mejorate à temperature più basse.

  PFCP308 - simile à PFCP206, ma flame retardant.

c. Coton phénolique stratifié (Classe E)

  Trattamentu: Hè fattu di tela di cuttuni industriale immersa in pittura di resina fenolica, materiale d'insulazione di pannelli duri secchi è pressati à caldu.

Tipu è usu:

  3025, PFCC201, F850 - meccanica, prestazione elettrica povira (tela grossa). Bassu costu di 3025B è 3025C, ma a pruprietà meccanica hè peghju di 3025.

  3027, PFCC202, F851 - meccanica è elettrica (tela grossa), cù una proprietà elettrica più altu ch'è u gruppu 3025

  3028, PFCG204, F853 - meccanica (tela fina), cù un rendimentu cumpletu più altu ch'è u gruppu 3027.

  d. Laminatu di vetru epoxy

  Trattamentu: pressendu un tela di vetru senza alkali (EW-140) cù un liquidu di pocu pesu moleculare resina epossidica e44 cum'è agente curante

  Applicazione: Cù alta forza meccanica è bona prestazione elettrica, hè adattatu per l'usu cum'è struttura d'insulazione in i mutori è l'equipaggiu elettricu.

  Parts è cumpunenti, bè pò ièssiri usatu in ambienti umidi è oliu transformer.

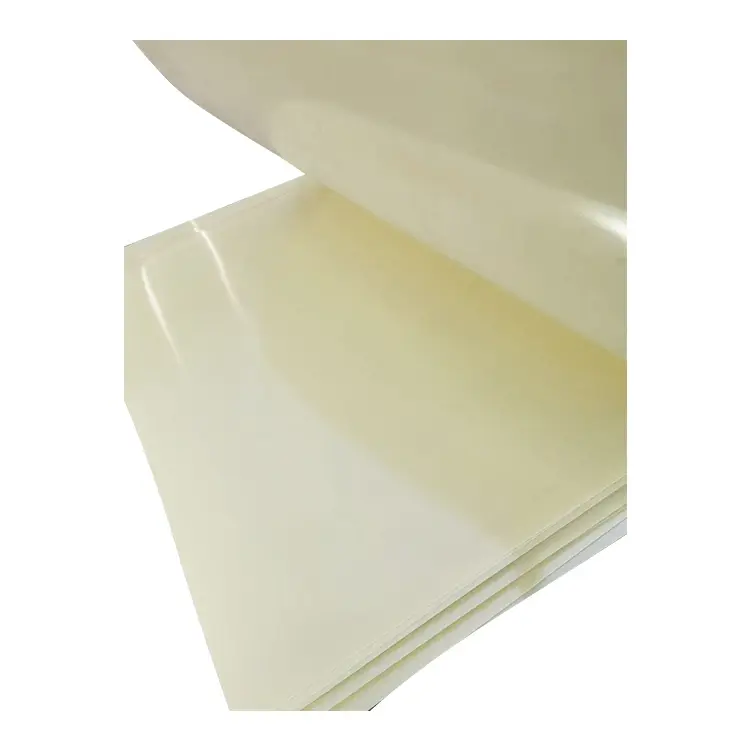

  3240 foglia epossidica - Livellu più bassu, cù alta forza meccanica, bona prestazione elettrica, resistenza à u calore, resistenza à l'acqua, è un rendimentu elettricu stabile dopu l'immersione. Hè adattatu per l'insulazione di parti strutturali chì necessitanu una forza meccanica alta, una proprietà dielettrica alta è una bona resistenza à l'acqua. Si pò travaglià in oliu.
