Modulu di batteria cilindrica, prucessu di cuncepimentu è di fabricazione

  Trà i trè tippi principali di batterie di putenza, ancu s'è i celi cilindrichi ùn occupanu micca a più grande parte di u mercatu, per via di u so usu generalizatu in u mercatu di i cunsumu, a so standardizazione di cummercializazione hè a più matura. Dopu anni di precipitazione, a so craftsmanship hè stabile è coherente. E cellule cilindriche di u materiale ternariu ponu ottene 210 ~ 250Wh / kg. Battaglie standardizzate à grande scala facenu chì u modulu hà ancu u prerequisite per a produzzione automatizata.

  A bateria cilindrica hè chjuca, chì hè assai adattata per u corpu di scatula di a bateria irregulare di u spaziu, chì pò fà un usu pienu di u spaziu di u cantonu. Ancu l'attuali 18650 hè affruntatu u prublema di esse rimpiazzatu da 21700, i bisogni di putenza à piccula scala è cumplicati ùn sò micca altu costu è più sensibili, è u 18650 hà sempre mantene u so propiu mondu in un periudu di tempu.

Struttura basica

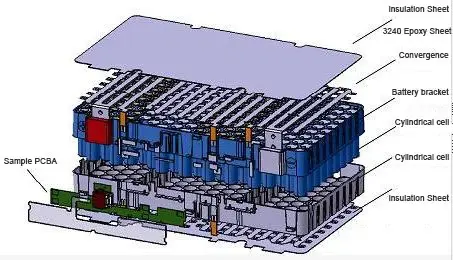

  In u disignu di u modulu di a colonna, a struttura di u modulu hè diversa. Hè principarmenti determinatu secondu i bisogni di i clienti è mudelli, chì in ultimamente porta à diversi prucessi di fabricazione di u modulu. U modulu hè generalmente cumpostu da e cellule di batteria, parentesi superiore è inferiore, è flussi di flussu (alcuni cunnisciuti ancu cum'è chips di cunnessione), cablaggio di campionamentu, foglia isolante (FR4 feuille, 3240 foglia epossidica) è altri cumpunenti, cum'è mostra in a figura sottu.

Disegno strutturale

  U disignu strutturale di u modulu di a batteria cilindrica hè di riparà parechje batterie cilindriche in a pusizione specificata per assicurà chì in e cundizioni d'impattu di vibrazione ragiunate, ùn causanu micca troppu spustamenti. A pusizione di a bateria hè determinata da u supportu di a batteria. Se si trova a situazione estrema, u supportu di a batteria pò esse deformatu. Per mantene a distanza trà e cellule, u supportu di spazii di telecomunicazioni cù resistenza à alta temperatura è qualità chjuca hè generalmente cuncepitu separatamente. A parte negra in u mità di u modulu JAC IEV5 sottu deve esse l'intenzione di designu di stu tipu.

  Dentru u modulu di batteria cilindrica, a cunnessione parallela hè più faciule da ottene. Sempre chì una fila di mamma hè attraversu u polu di a cellula, ma a densità di u currente hè distribuitu uniformemente è u campu caldu hè uniforme, chì hè un locu induve u livellu di l'ingegneru hè pruvatu. In generale, hè pensatu per esse cuncepitu cum'è una struttura più simmetrica, ma a pusizione di a linea di u modulu in è fora di u modulu hè sempre diversa da l'altri batterie, per quessa hè u puntu chjave di a simulazione di disignu. Cum'è Tesla, u bizarre -shaped parallel -linked mother-in-law design deve esse u risultatu di u calculu di i calori è a distribuzione attuale (modulu Tesla si trova in a seconda mità di l'articulu).

Introduzione di u metudu di rinfrescamentu di u modulu di batteria di putenza

  Ciò chì hè attualmente discututu hè u rinfrescante di i materiali chì cambianu a fase. U tipicu Tesla tipicu di u modulu di rinfrescante liquidu cilindrico serà introduttu in l'esempii successivi. U sistema di rinfrescante liquidu simplice hè di mette i dispusitivi cunduttori bè vicinu à e cellule di a batteria, è caccià u calore eccessivo generatu durante u prucessu di travagliu di a cellula cum'è più uniforme è efficiente pussibule.

  U friddu liquidu pò esse cumplettamente indipendenti cum'è Tesla, è pò ancu esse cumminatu cù altri metudi di rinfrescante. Una di e forme impurtanti hè di cunghjuntà a cola di silice termale

  U calore generatu da u core di a batteria hè trasmessu à u tubu di cooler liquidu attraversu u cuscinettu di silicone di conductibilità termale, chì hè alluntanatu da a circulazione di rinfrescante di u rinfrescante è a cuntrazione di u fluidu di rinfrescante, in modu chì a temperatura di tuttu u saccu di a batteria hè equilibrata. è unificatu. U calore generatu durante u travagliu face chì tuttu u pacchettu di batterie opera in a temperatura di sicurità. A bona prestazione d'insulazione di silicone termale è a toughness high-ritornu pò evità efficacemente u prublema di l'attrito di vibrazione è u dannu trà e battaglie, è i periculi nascosti di cortu-circuit trà e cellule.

  Stu schema di rinfrescante di liquidu adopta u tubu d'aluminiu cunduttivu di calore in forma di S è attaccatu à u tubu d'aluminiu cù un tipu diversu di cinta di silicone di conduttività termale (aumentà e strisce elevate in a superficia di cuntattu di a cinta di silicio di quadru termale è a cellula di a batteria), cusì chì a superficia di cuntattu trà a bateria è u tubu termale hè più grande. A conduttività termale è l'effettu di assorbimentu di scossa sò megliu.

  U modulu di batterie PCM struttura di dissipazione di calore di batterie cilindrica, l'appiecazione di materiali chì cambianu a fase, ponu esse assuciati cù u liquid cooling, o pò esse usatu indipindente. L'applicazioni indipendenti ponu avè parechje disposizioni. I platti PCM ponu esse stallati fora di u modulu di a batteria per aiutà à a dissipazione di u calore, cum'è mostra in a figura sottu. Sicondu i risultati di l'esperimentu, l'esistenza di materiali chì cambianu a fase pò ancu ghjucà un certu rolu di rinfrescante.

  Requisiti basi per i materiali chì cambianu a fase per i scenarii di l'applicazione di batterie di energia:

  A temperatura di u cambiamentu di fase hè bassa, è u megliu intervallu di temperatura di travagliu di a bateria di lithium hè 15 ℃ -35 ℃;

  A temperatura di u cambiamentu di a fase di u materiale pò esse aghjustata in una piccula gamma, è a gamma di temperatura di travagliu ottimali di diversi tipi di cellule di batteria ùn hè micca cumplettamente coherente;

  A forma di u materiale, prima è dopu u cambiamentu di fasa, hè megliu ùn avè micca un aspettu gaseous liquidu;

  Se u materiale hè calda, a temperatura constante di u sistema hè forte;

  U coefficient di trasferimentu di calore deve esse altu per mantene a temperatura uniformemente;

  Un bonu insulamentu di materiale, evitendu u risicu di fuga d'insulation in u sistema d'alta tensione.

  A densità di qualità di i materiali chì cambianu a fase hè bassa, riducendu l'impattu di a densità d'energia di a batteria.

Fabbricazione di moduli di celle cilindriche art

  Quandu a bateria hè ordinata, quandu u prucessu di u modulu hè cuncepitu, a coherenza di u rendiment elettricu di u modulu deve esse cunsideratu per assicurà chì u rendiment generale di u PACK risponde o risponde à i requisiti di u veiculu. Per assicurà a coerenza di e prestazioni elettriche di i moduli, i requisiti stretti nantu à e cellule anu da esse materiale. I pruduttori di u core sò generalmente pagati secondu a tensione, a resistenza interna è e specificazioni di capacità di e cellule di batteria prima di a spedizione di a batteria. Per fatturi cum'è u rendiment, i pruduttori di PACK generalmente sortenu e cellule di a batteria secondu i so standard. L'alternativa di a cellula deve cunsiderà u prublema di i normi di classificazione. A formulazione standard hè raghjone, chì riducerà e cellule inattive rimanenti, migliurà l'efficienza di a produzzione è riduce i costi di produzzione. In u prucessu di pruduzzione attuale, l'aspettu di a bateria hè ancu necessariu per verificà l'apparenza di a bateria.

  Inserite u parentesi inferjuri in u parentesi inferiore. A difficultà hè chì a coordinazione trà a bateria è i barrieri più bassi hè troppu grande per facilità l'inserimentu di a cellula di a bateria, ma a cellula di a bateria ùn hè micca fissata è affetta l'effettu di saldatura. Puderà pruvucà u core per inserisce in questu, affettendu l'efficienza di a produzzione. Per facilità l'inserimentu di e cellule di a batteria, è e cellule di a batteria ponu esse fissate, a parte frontale di u foru di u barile inferiore pò esse apertu in una bocca di parlante.

  3) U ghjudiziu di a polarità di a cellula, u ghjudiziu di a polarità di a cellula si riferisce à l'ispezione di a polarità di e cellule chì risponde à i requisiti di u schedariu, chì hè un cuntrollu di sicurità. Se ùn ci hè micca un cuntrollu di polarità, è e cellule sò invertite di novu, u modulu pruducia circuiti curtu quandu u flussu di u sicondu latu hè stallatu, pruvucannu a distruzzione di u produttu è a pussibilità severa di ferita.

  4) Coperta u supportu, copre u supportu per copre u supportu superiore à a cellula di a bateria, è fissa a bateria in u supportu. In circustanze nurmali, hè difficiule di copre u parentesi cà d'entra in u bracket inferiore. U primu hè ligatu à u prucessu di produzzione di a cellula cilindrica. Ci hè un prucessu di groove in u prucessu. U bracket superiore ùn serà micca cupartu cù tappi severi; u sicondu hè chì i celluli di a bateria ùn sò micca fissati cù u bracket inferjuri, chì face chì a bateria hè storta, chì risulta in una coperta povira o micca coperta.

  5) A rilevazione di spazii di moduli, a rilevazione di spazii di moduli si riferisce à a rilevazione di spazii di a superficia finale di e cellule è a superficia di u bracket. U scopu hè di verificà u gradu di coordinazione di a faccia finale è u bracket di e cellule per determinà se a cellula di a bateria hè fissata in u locu. Sia à scuntrà a saldatura ghjudiziu precoce se e cundizioni di saldatura sò scontru.

  6) Pulizia, a pulizia di plasma hè un tipu di purificazione di u metudu seccu, soprattuttu perchè l'"effettu attivazione" di ioni attivi in ​​plasma pò ghjunghje à u scopu di caccià e macchie nantu à a superficia di l'ughjettu. Stu metudu pò sguassà in modu efficace a terra è a polvera nantu à a superficia finale di e cellule, è preparanu per a saldatura di resistenza in anticipu per riduce i prudutti cattivi di saldatura.

  7) installazione di cunvergenza. A stallazione di cunvergenza si riferisce à a fissazione di u flussu di a fila di flussu à u modulu per chì a resistenza pò esse saldata. Quandu u disignu, avete bisognu di cunsiderà a precisione di a pusizione di a fila di flussu è a cellula di a bateria, in particulare u prublema di u benchmark di pusizzioni. U scopu hè di fà a pusizione di u flussu di flussu in u centru di a superficia di u pilastru polare di a bateria, chì hè cunvenutu per a saldatura. In u disignu di i parentesi superiori è inferiori, duvete cunsiderà l'isolamentu di a fila di flussu; s'ellu ùn hè micca fàciule à fà u disignu di isolamentu, vi tocca à cunsiderà cresce l 'usu di cortu-circuit installazione industriale durante u prucessu di disignu, chì pò evitari short circuits sottu situazzioni anormali.

  8) Saldatura di resistenza, a saldatura di resistenza si riferisce à a fusione di a fila di flussu è a superficia di pilastru polare di a batteria resistendu à a saldatura. Attualmente, a saldatura di punti di resistenza hè generalmente usata in Cina. Quandu a tecnulugia di saldatura di punti di resistenza hè realizata, i seguenti 4 punti anu da esse cunsideratu:

  (1) U materiale, a struttura è u grossu di a fila di flussu;

  (2) U materiale, a forma, u diametru di u front-end è a freccia di macinazione di l'elettrodu (cunnisciutu ancu cum'è agulla di saldatura);

  (3) I paràmetri di u prucessu ottimisimu, cum'è a corrente di saldatura, a tensione di saldatura, u tempu di saldatura, a pressione chì aghjunghjenu a pressione, etc.;

  (4) A pulizia di a superficia di saldatura hè tranquilla.

  In a pruduzzione attuale, ci sò parechji fattori falluti, è u persunale tecnicu deve analizà è trattà secondu a situazione attuale.

  9) Ispezione di saldatura. Durante a saldatura di resistenza, u dispusitivu generalmente monitoreghja i paràmetri di saldatura. Se l'anormalità di i paràmetri sò monitorate, u dispusitivu hà automaticamente alarme. Perchè ci sò parechji fatturi chì affettanu a qualità di a saldatura, u fallimentu di a saldatura hè determinata solu da u monitoraghju di i paràmetri. U risultatu attuale ùn hè micca particularmente ideale. In u cuntrollu di a produzzione attuale, in generale verificate è cunfirmate l'effettu di saldatura inspeccionendu manualmente l'apparenza è pruvucannu artificialmente u flussu di flussu.

  10) Ghjucà à a cola. In l'applicazione di u modulu, ci sò generalmente dui usi: unu hè una cellula fissa, chì enfatiza principalmente l'aderenza, a forza di taglio, a resistenza à l'anziane, a vita è altri indicatori di rendiment di cola; U calore di a bateria è u modulu hè passatu per a conduttività termale, chì enfatiza principalmente l'indicatori di rendiment cum'è a conduttività termale, a resistenza à l'invecchiamento, l'insulazione elettrica, i ritardanti di fiamma è altri indicatori di rendiment di cola. A causa di l'usu sfarente di a cola, u rendiment è a formula di a cola sò diffirenti, è u metudu è l'equipaggiu di a tecnulugia di cola sò diffirenti. In quantu à a selezzione di cola è a tecnulugia di cola, i seguenti 3 punti devenu esse cunsideratu:

  Una Sicurezza è Prutezzione Ambientale di a cola: Pruvate di sceglie una cola non tossica è odorosa, chì pò micca solu prutege l'operatore, ma ancu prutegge l'utilizatori, ma ancu prutegge megliu l'ambiente. Hè ancu u scopu di u sviluppu di l'energia nova.

  B tempu d'asciugatura di cola: In ordine per migliurà l'efficienza di pruduzzione, u più brevi u tempu di secca di a cola, u megliu. In u prucessu di pruduzzione attuale, se u metru di cola hè troppu cortu, per via di fattori cum'è l'anormalità di l'alimentazione è l'equipaggiu, pruvucarà assai perdi di cola; pò ancu esse duvuta à a trasfurmazioni inadegwate di l'operatore, per via di u cortu tempu di cura di cola, l'equipaggiu hè bluccatu, chì hè seriamente seriu. U tempu porta à piantà. Sicondu l'esperienza, hè raghjone per cuntrullà u tempu seccu di a tavola à 15-30 min.

  A quantità di cola di C: A quantità di cola hè principalmente determinata da u pruduttu è u prucessu, u scopu hè di scuntrà i bisogni di u produttu. Attualmente, a tecnulugia di cola hè comunmente usata, cù cola, cola, spraying è gum, è l'equipaggiu necessariu per ogni prucessu hè ancu diversu. Prestate attenzione à u cuntrollu di a quantità di cola durante a cola per evitari di gomma è affettà altri prucessi.

  11) Coperta i fogli insulation chì sò FR4 feuille e 3240 foglia epossidica è u bordu di copertura si riferisce à a prutezzione di l'insulazione di a fila di flussu di u modulu. Quandu u disignu di u prucessu, hè necessariu di attentu à u bordu superiore di u bordu insulating. À u listessu tempu, a distanza trà u bordu d'insulazione è u cunfini di u quadru hè preferibile menu di 1 mm.

  12) Test EOL Module, Test EOL (END of Line) (generalmente chjamatu test offline) hè un ligame chjave per u cuntrollu di qualità in u prucessu di produzzione. Pruvate principarmenti e caratteristiche speciali di u modulu. I principali elementi di prova sò:

Una prova di resistenza d'insulazione;

B prova di resistenza interna;

prova di campionamentu di tensione C;

prova di taglia D;

E verificate l'apparenza.

  L'articuli di prova sò generalmente aumentati o diminuiti secondu e esigenze di i clienti è di i prudutti, è i prughjetti di teste di sicurezza sò essenziali.

  13) Trasferite à l'assemblea PACK o entra in u magazzinu, è u modulu chì hè passatu da EOL hè trasferitu à u prucessu di assemblea PACK o intrutu in u magazzinu secondu a regulazione. Duranti u prucessu di trasferimentu, u modulu deve esse insulatu è impedisce u modulu di cascà.

  Per mezu di l'intruduzioni di u prucessu di prucessu di u modulu di cellula cilindrica, u disignu di u prucessu hè diversu per diversi clienti è prudutti. U scopu hè di risponde rapidamente à i bisogni di i clienti è u mercatu.

  Quandu si cuncepisce u prucessu di prucessu di u modulu, i seguenti punti anu da esse cunsideratu:

  1) Sicurezza: produzzione di salvezza di produttu è sicurezza;

  2) Prestazione elettrica: cunsistenza di capacità, tensione, resistenza interna, prestazione;

  3) Battiti di pruduzzione: più altu hè u ritmu, più grande hè a capacità di produzzione; lu

  4) Size: taglia forma è taglia fissa;

  5) Percorsu artighjanali: si riferisce à a selezzione è a determinazione di l'artighjanu chjave;

  6) Costu: L'elementi chì deve esse cunsideratu quandu u disignu è u prucessu di cuncepimentu.
