Guida di Sviluppu di Fogli Epoxy Resistenti Elettrici

1. Prefazione

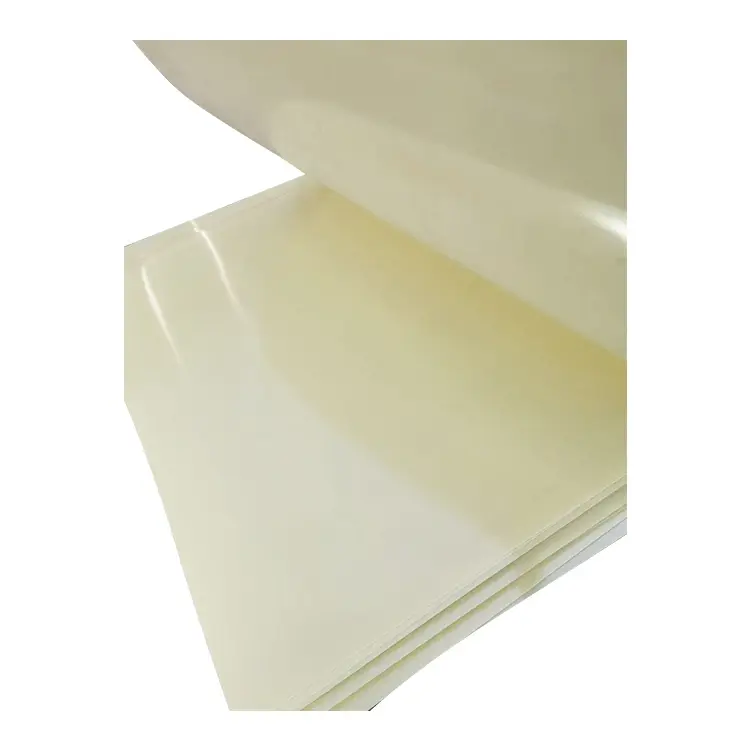

  3240 foglia epossidica hè largamente utilizatu com'è materiale d'insulazione in l'equipaggiu elettromeccanicu per via di e so alte proprietà meccaniche è elettriche, bassu assorbimentu d'acqua, culore di luce, bella è pulita. In ogni casu, cù u sviluppu di l'industria di u mutore, i requisiti più elevati sò pruposti per a capacità di i materiali d'insulazione per adattà à l'ambienti duri, è u dannu di e tracce di fuga hè diventatu sempre più evidenti. Per quessa, hè di grande significatu praticu per sviluppà una tavola epossidica cù resistenza à e tracce elettriche.

  Sicondu a situazione attuale di u tavulinu epossidicu domesticu F-grade, u sistema di curing DS bisphenol A epoxy blade hè soprattuttu utilizatu. Nant'à sta basa, hè capitu chì a resina epossidica alicyclic hà boni proprietà elettriche d'alta temperatura è indice di resistenza traccia elettrica, è hè assai sfarente da a resina epossidica bisphenol A in a struttura chimica è a prestazione. A so struttura chimica determina chì l'attività di reazione hè più bassa di quella di a resina epossidica bisfenol A. Quandu reagisce cù amine, a velocità di reazione di epossidi aliciclici hè assai più lenta. Per quessa, hè dispostu à rimpiazzà una parte di bisphenol A-tipu epoxy cù epossidi alicyclic, è aghjustà nantu à a basa di u prucessu esistenti, aghjunghje accelerants à aghjustà u tempu di gelation di a resina.

2. Spirimentu

a) Sintesi di resina epossidica resistente a tracce elettriche

i. Materiale

  E-44 resina epossidica, pruduttu industriale; resina epossidica aliciclica, prudutti industriali; 4.4-diaminodiphenyl benzene, pruduttu industriale; Toluene / alcolu solvente mistu, pruduttu industriale; Acceleratore, reattivu.

ii. Selezzione di a formula

iii. Prucessu sinteticu

  Aghjunghjite a resina epossidica E-44, a resina epossidica aliciclica è DDS in u caldu di reazione secondu a formula, riscalda è mischjà. Dopu avè reagitu à una certa temperatura per un certu tempu, aghjunghje polifenilene, aghjustate u tempu di gelazione cù un promotore per risponde à u valore specificatu di i requisiti tecnichi, aghjunghje un solvente mistu d'alcool toluene, cool, filtru è pacchettu per ottene una suluzione elettrica di resina epossidica resistente à traccia. .

iv. Pruprietà di resina

  Vede a Tabella 1 per l'indici di prestazione generale di a suluzione elettrica di resina epossidica resistente à tracce

Pruprietà di suluzione di resina

U periodu d'almacenamiento di a resina epossidica resistente a traccia elettrica à a temperatura di l'ambienti hè di 7 ghjorni à a temperatura di l'ambienti. S'ellu supera u periodu di almacenamento, pò ancu esse usatu se u tempu di gelazione hè in u range.

b) Preparazione di tela di vetru epoxy prepreg cù resistenza à traccia elettrica

U pannu di vetru senza alkali trattatu cù l'agente di accoppiamentu hè impregnatu cù a suluzione elettrica di resina epossidica resistente à tracce, è u prepreg hè preparatu nantu à a macchina di dimensionamentu verticale à doppia effettu secondu e seguenti cundizioni di prucessu: velocità di u veiculu: 1.0 m/s ~ 5.0 m. /s; Temperatura di a torre: 100 ℃ ~ 160 ℃.

Vede a Tabella 2 per l'indici di prestazione di prepreg

Pruprietà di prepreg

c) Preparazione di laminatu di tela di vetru

  Tagliate u prepreg à a dimensione necessaria, mettelu secondu i requisiti di u prucessu, tampone i dui lati cù piastre d'acciaio inossidabile lucidatu, aduprate l'agente di liberazione patentatu o film di a nostra cumpagnia per demould, tampone carta è piastra di ferru, è poi mandate à u pressa preriscaldata. Vede a Tabella 3 per e cundizioni di u prucessu di pressa

Prucessu di pressa laminata

Dopu esse pressatu è stampatu secondu u prucessu di sopra è rinfriscatu à sottu à 50 ℃, a Lamina di Vetru Epoxy pò esse ottenuta.

3. Risultatu è discussione

a) Resistenza à u calore di u laminatu di tela di vetru epossidica resistente à tracce elettriche

  A nostra sucietà usa Netzsch (mudellu: dsc200f3) da Germania per pruvà a Tg di polvera laminata per calorimetria di scanning differenziale (DSC). U Tg hè 160 ~ 170 ℃, è l'indice di temperatura di a resina hè 177 ℃ calculatu secondu i dati di invechjamentu termale rapidu. Per quessa, stu laminatu pò esse usatu cum'è materiale d'insulazione di classe F

b) Proprietà meccaniche è elettriche di pannelli epossidichi resistenti à tracce elettriche

  I pruprietà elettromeccanica di u laminatu sò indicati in a Table 4. I valori di l'indici in Table 4 sò l'indici tecnichi di epgc306 in iec60893-3-2. Si pò vede da sta tavula chì i valori misurati tutti rispondenu à i requisiti di l'indice.

  Proprietà meccaniche è elettriche di Lastra di vetru epoxy cù resistenza à e tracce elettriche

c) Influenza di u prucessu di pressa nantu à e proprietà di i laminati

  U rendiment di Lamina laminata epossidica prima dipende da u funziunamentu di a resina matrice. Sutta a matrice di resina determinata è i materiali di rinforzu, a temperatura, u tempu è a pressione sò di grande impurtanza à u rendiment di laminati. In cumbinazione cù l'equipaggiu di a cumpagnia è e cundizioni di produzzione, un inseme di rotte di prucessu di pressa per a produzzione di laminati di alta qualità hè esploratu è riassuntu, chì forma documenti di prucessu è assicura a stabilità di a qualità di u produttu di diverse specificazioni.

4. cunchiusioni

  U laminatu di tela di vetru epossidica resistente à a traccia elettrica hà elevate proprietà meccaniche è elettriche, è hà un altu indice di resistenza di traccia elettrica. Hè adattatu per parti strutturali d'insulazione è parti meccaniche in i motori di classe F è l'equipaggiu elettricu. Hè ancu adattatu per alta temperatura, umidità, contaminazione è altri ambienti duri. L'indice di prestazione cumpletu di u laminatu risponde à l'indice tecnicu di epgc306 in iec60893-3-2. Avà pò esse pruduciutu in massa cù boni benefici ecunomichi.
